BRAKE VALVE OPERATING ROD [02F10]

BRAKE VALVE OPERATING ROD [02F10]

BRAKE VALVE OPERATING ROD [02F10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BRAKE VALVE OPERATING ROD [02F10]

Нет текстового описания

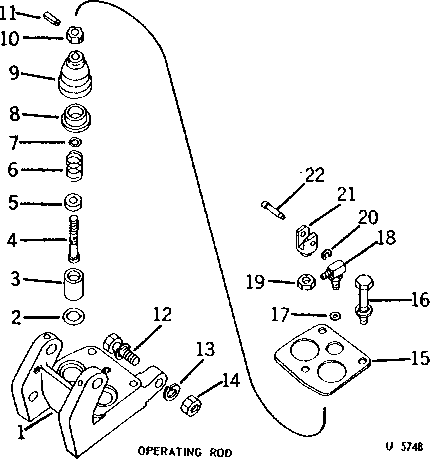

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R45926	1	BRACKET	-
2	A3606R	2	O-RING	-
3	R31457	2	GUIDE	-
4	R39980	2	SCREW	-
5	R52168	2	STOP	(SUB FOR R31458)
6	R31271	2	Compression Spring	-
7	R30903	2	O-Ring	(A)
8	R31459	2	RETAINER	-
9	R54059	2	BOOT	(A) (SUB FOR R39981)
10	R39982	2	NUT	(A)
11	34H245	2	Spring Pin	1/8" X 5/8"
12	19H2473	2	Cap Screw	1/2" X 1-3/4"
13	12H301	2	Lock Washer	1/2"
14	14H1040	2	Nut	1/2"
15	R26384	1	RETAINER	-
16	19H3031	3	Cap Screw	3/8" X 2-1/2"
16	12H304	3	Lock Washer	3/8"
17	R26287	1	O-Ring	-
18	AT32336	1	ELBOW FITTING	90° (SUB FOR AT32336)
19	14H732	2	Nut	3/8"
20	R26386	2	SNAP RING	-
21	R31273	2	YOKE	-
22	R26385	2	PIN FASTENER	-
..	AR39901	1	KIT	BRAKE OPERATING ROD, WITH BOOT
