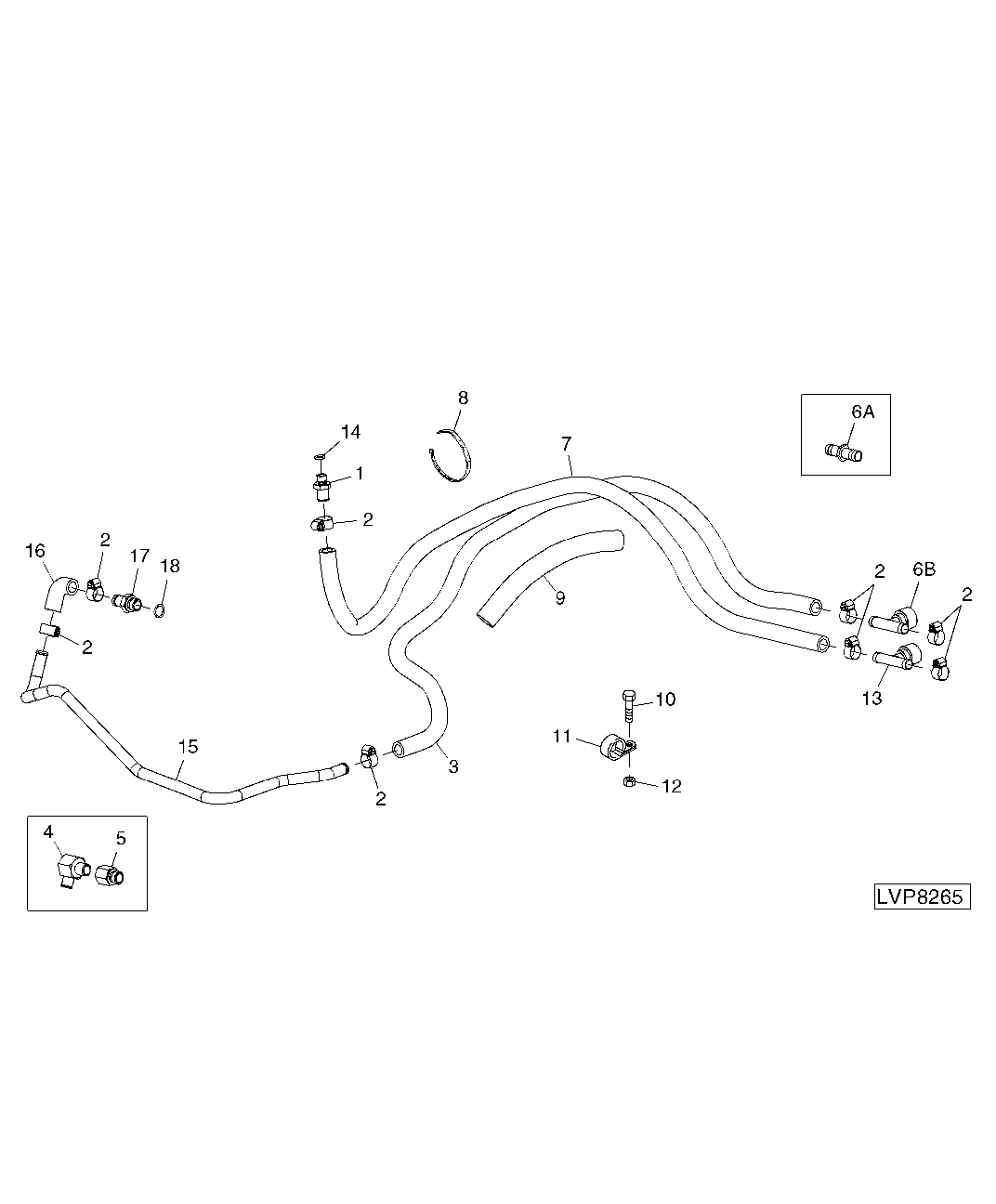

Heater Lines and Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R236812	1	Hose Fitting	-
2	AR21837	8	Clamp	SUB FOR TY22465
3	TY22328	1	Bulk Hose	SUPPLY (CUT TO LENGTH, 936.3 MM (36.86 IN)), (SUB FOR R228046)
3	TY22328	1	Bulk Hose	RETURN (CUT TO LENGTH 1200 MM (47.25 IN)), (SUB FOR R284731)
4	R137703	1	Adapter Fitting	-
5	R218976	1	Adapter Fitting	-
7	TY22328	1	Bulk Hose	SUPPLY (CUT TO LENGTH 1220 MM (48.0 IN)), (SUB FOR R284861)
7	TY22328	1	Bulk Hose	RETURN (CUT TO LENGTH, 1202 MM (47.32 IN)), (SUB FOR R212307)
8	R44302	1	Tie Band	-
9	-	1	Part 12	(SIDE EXHAUST) (SUB FOR R230123)
10	19M7784	1	Screw	M10 X 20, HS=10.9
11	T140924	1	Clamp	-
12	14M7296	1	Flange Nut	M10
13	R134657	1	Fitting	-
14	51M7041	1	O-Ring	11.300 X 2.200 mm
15	RE284726	1	Tube	RETURN
16	R99254	1	Hose	(USE WITH RE284726)
17	L155376	1	Fitting	(USE WITH RE284726)
18	51M7043	1	O-Ring	15.300 X 2.200 mm, (USE WITH RE284726)
6A	R228457	1	Union Fitting	-
6B	R134657	1	Fitting	-
