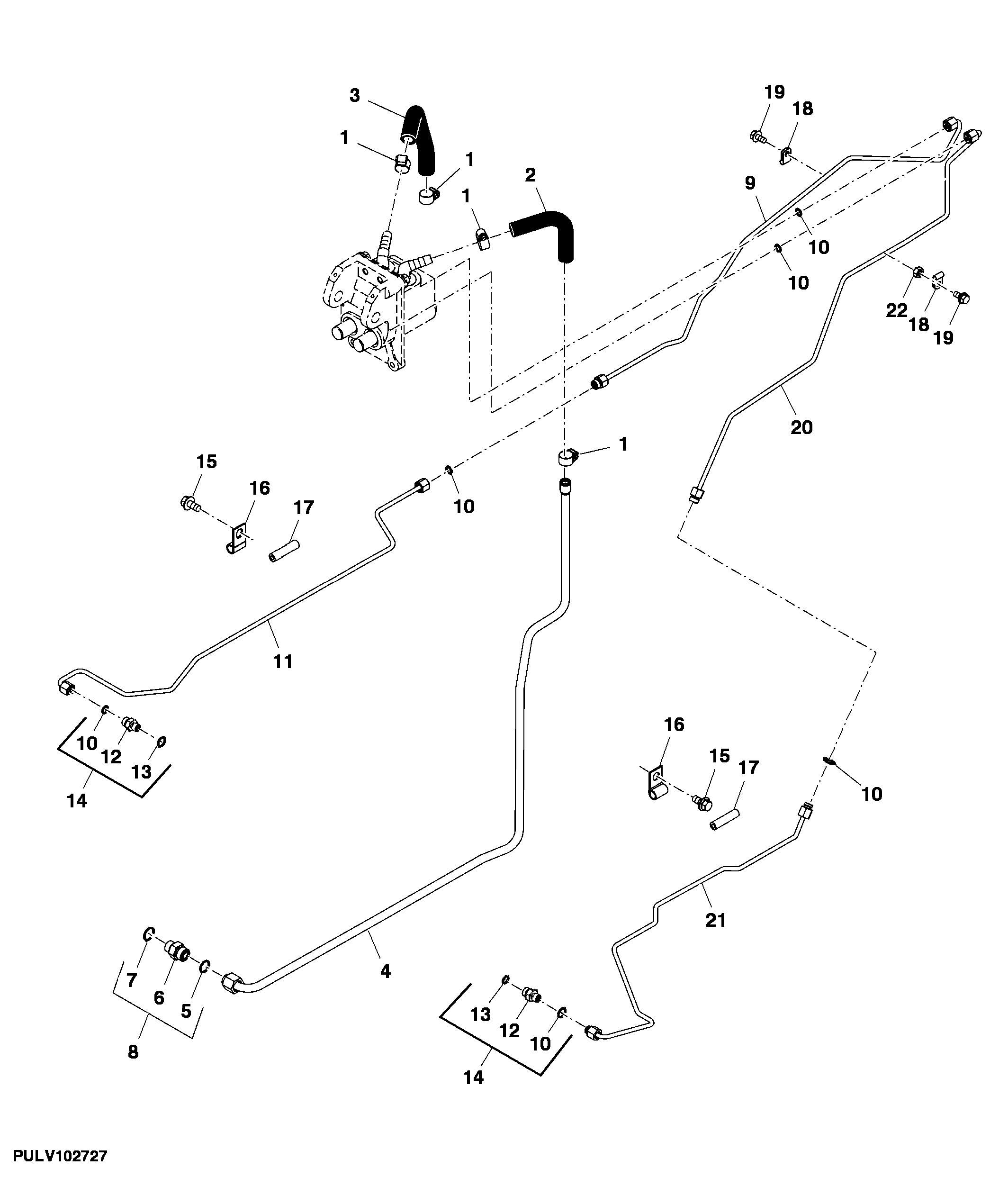

Brake Hydraulic Lines (Straddle Mount)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TY22467	4	Clamp	-
2	R139015	1	Hydraulic Hose	-
3	R204039	1	Hydraulic Hose	-
4	RE194864	1	Brake Line	RETURN
5	T77857	1	O-Ring	-
6	38H5003	1	Adapter Fitting	-
7	51M7043	1	O-Ring	15.300 X 2.200 mm
8	61M5003	1	Adapter Fitting	-
9	RE201101	1	Oil Line	LH, FRONT
10	T77814	6	O-Ring	-
11	RE242355	1	Oil Line	LH, REAR
12	38H5001	2	Adapter Fitting	-
13	51M7040	2	O-Ring	9.300 X 2.200 mm
14	61M5001	2	Adapter Fitting	(ORDER 38H5001, T77814 AND 51M7040)
15	19M7784	2	Screw	M10 X 20, (HS = 10.9)
16	AH107416	2	Clip	-
17	TY22501	2	Hose	(SUB FOR R141702)
18	H22660	2	Clip	-
19	19M7865	2	Screw	M8 X 16, (HS = 10.9)
20	RE194816	1	Brake Line	RH, FRONT
21	RE201149	1	Oil Line	RH, REAR
22	14M7151	1	Nut	(A) M8

Brake Hydraulic Lines (Straddle Mount)
