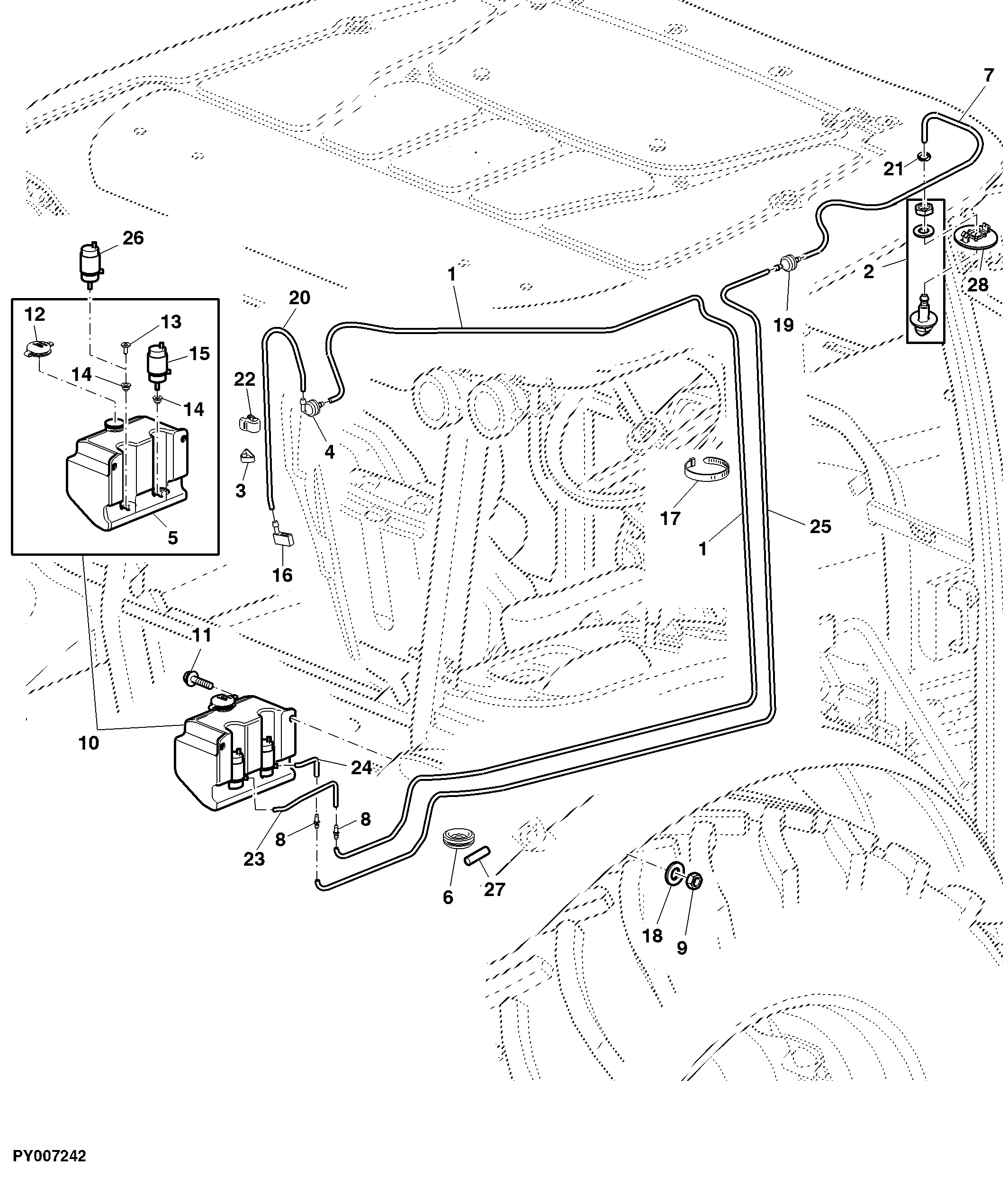

WINDSCREEN WASHER SYSTEM WITH RESERVOIR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	LGTH = 2860 MM, (MF L170457)
2	AL35642	1	Nozzle	FRONT (SUB FOR R206837 APPL)
3	R206836	1	Clip	-
4	AZ43416	1	Elbow Fitting	-
5	L78422	1	Reservoir	-
6	L79919	1	Grommet	-
7	-	1	Part 7	LGTH = 950 MM, (MF L170457)
8	AL114275	2	Check Valve	-
9	14M7416	2	Flange Nut	M8
10	AL77711	1	Reservoir	-
11	L152405	2	Screw	M8 X 25, (10.9)
12	L80013	1	Filler Cap	-
13	L80015	1	Plug	-
14	L80014	2	Grommet	-
15	AL79013	1	Pump	(WHITE) FRONT
16	R201982	1	Nozzle	REAR
17	L40484	1	Tie Band	-
18	L58890	2	Washer	-
19	L152034	1	Adapter Fitting	-
20	H179045	1	Hose	-
21	L53976	1	O-Ring	-
22	R181164	1	Hose Clamp	-
23	-	1	Part 23	LGTH = 217 MM, (MF L170457)
24	-	1	Part 24	LGTH = 100 MM, (MF L170457)
25	-	1	Part 25	LGTH = 2400 MM, (MF L170457)
26	AL205623	1	Water Pump	(BLACK) REAR (SUB FOR AL177474 APPL)
27	R46727	1	Sealant	-
28	SU23894	1	Adapter	-
..	L170457	1	Hose	LGTH = 4500 MM
