Открытый узел

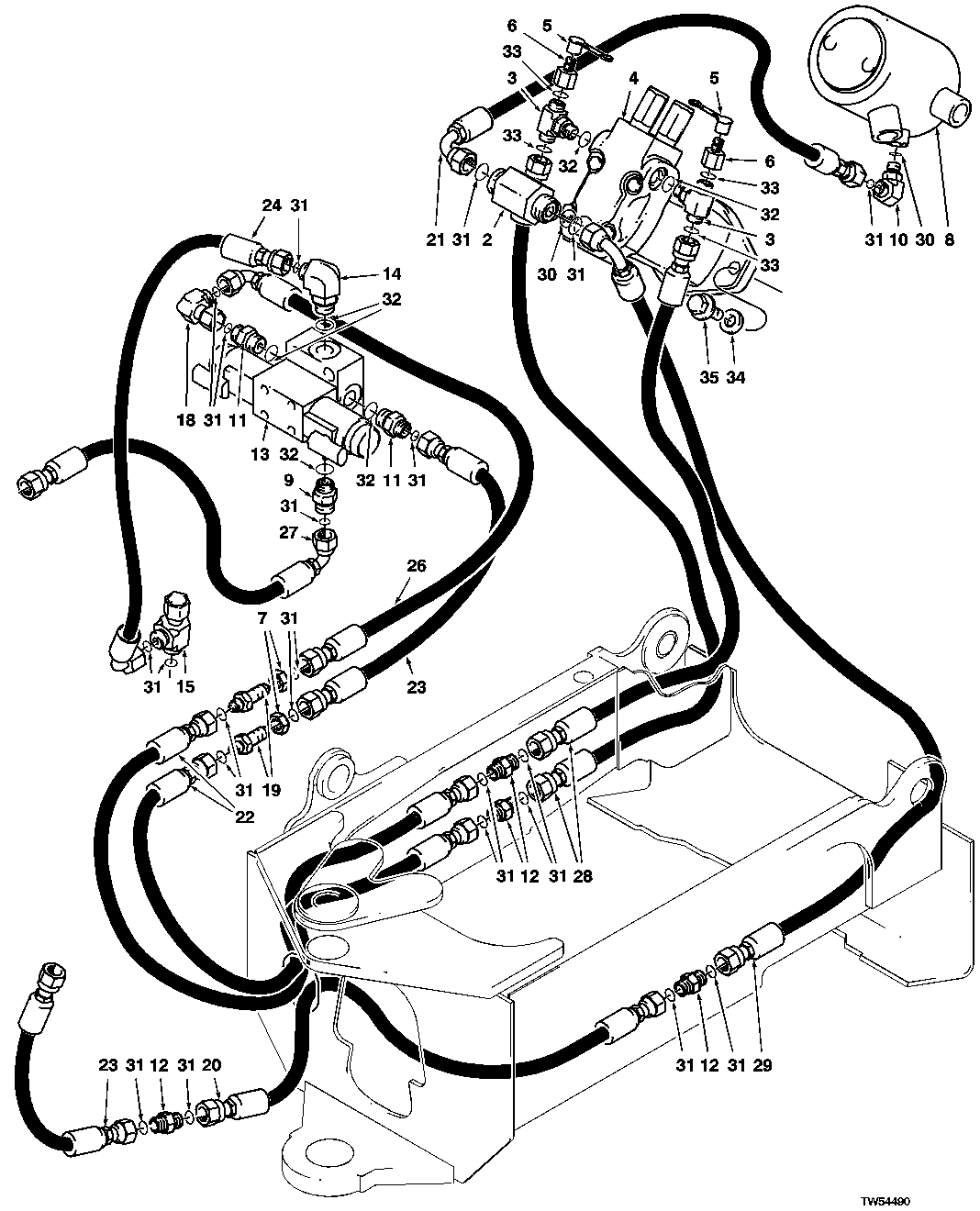

ROTATE MOTOR HYDRAULICS (SF,DF)(MANUAL,PILOT)(SN 600035- )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	38H1016	1	Tee Fitting	-
3	38H1017	2	Tee Fitting	-
4	-	1	Part 3	-
5	R77175	2	Cover	-
6	RE43774	2	Diagnostic Coupling	-
7	T81029	2	Nut	17.475 mm (11/16")
8	-	1	Part 7	-
9	38H1161	1	Adapter Fitting	-
10	38H1004	1	Elbow Fitting	-
11	38H1171	1	Adapter Fitting	-
12	38H1278	4	Union Fitting	-
13	-	1	Part 12	-
14	38H1010	1	Elbow Fitting	-
15	38H1030	1	Tee Fitting	-
18	38H1094	1	Elbow Fitting	-
19	38H1285	2	Union Fitting	-
20	AT186970	1	Hydraulic Hose	17.4752" X 3050 mm (120") X 17.4752"
21	AT430152	1	Hydraulic Hose	17.4752" X 288 mm (11-1/4") X 17.4752", (USE WITH AT390442) (SUB FOR AT354006)
21	AT147847	1	Hydraulic Hose	17.4752" X 762 mm (30") X 17.4752", (USE WITH AT315336)
22	AT158103	2	Hydraulic Hose	17.4752" X 1955 mm (77") X 17.4752", SINGLE FUNCTION
22	AT169939	2	Hydraulic Hose	17.4752" X 2209 mm (87") X 17.4752", DUAL FUNCTION
23	AT181345	2	Hydraulic Hose	17.4752" X 1905 mm (75") X 17.4752"
24	AT181524	1	Hydraulic Hose	17.4752" X 635 mm (25") X 17.4752"
26	AT181344	1	Hydraulic Hose	17.4752" X 2032 mm (80") X 17.4752"
27	AT150163	1	Hydraulic Hose	13/16" X 979 mm (38-1/2") X 13/16"
28	AT325836	2	Hydraulic Hose	17.4752" X 2989 mm (117-3/4") X 13/16", SINGLE FUNCTION
28	AT325838	2	Hydraulic Hose	DUAL FUNCTION
29	AT325840	1	Hydraulic Hose	17.4752" X 2921 mm (115") X 17.4752", SINGLE FUNCTION
29	AT325841	1	Hydraulic Hose	DUAL FUNCTION
30	R26375	6	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
31	T77613	24	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
32	R26375	6	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
33	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
34	T29342	2	Washer	13.487 X 31.750 X 4.572 mm (17/32" X 1-1/4" X 0.180")
35	19M7814	2	Screw	M12 X 50
36	-	1	Part 36	-
37	-	1	Part 37	-

ROTATE MOTOR HYDRAULICS (SF,DF)(MANUAL,PILOT)(SN 600035- )

Нет текстового описания
