ROTATE MOTOR HYDRAULICS (SF & DF)(DD)(PILOT)(SN -596699)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	4	O-Ring	-
1	R26448	5	O-Ring	-
2	R26375	1	O-Ring	-
3	T77613	1	O-Ring	-
4	AT180474	1	Hydraulic Hose	17.4752" X 685 mm (27") X 13/16"
5	AT181524	1	Hydraulic Hose	17.4752" X 635 mm (25") X 17.4752"
5	AT311417	2	Hydraulic Hose	17.4752" X 444 mm (17-1/2") X 17.4752"
6	T81029	2	Nut	17.475 mm (11/16")
7	38H1285	2	Union Fitting	-
8	AT170234	2	Hydraulic Hose	17.4752" X 2819 mm (111") X 17.4752", (SINGLE FUNCTION), Fabricate
8	AT185925	2	Hydraulic Hose	17.4752" X 3987 mm (157") X 17.4752", (DUAL FUNCTION)
9	AT169939	2	Hydraulic Hose	17.4752" X 2209 mm (87") X 17.4752", (SUB FOR AT158103, THIS APPLICATION)
10	AT181344	1	Hydraulic Hose	17.4752" X 2032 mm (80") X 17.4752"
11	38H1545	2	Elbow Fitting	-
12	38H1278	2	Union Fitting	-
13	38H1160	2	Adapter Fitting	-
14	38H1094	1	Elbow Fitting	-
15	38H1030	1	Tee Fitting	-
16	AT181345	1	Hydraulic Hose	17.4752" X 1905 mm (75") X 17.4752"
17	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
17	T77857	3	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
18	38H1171	1	Adapter Fitting	-
19	38H1010	1	Elbow Fitting	-
20	38H1532	1	Tee Fitting	-
21	38H1045	1	Elbow Fitting	-
22	AT183869	1	Filter Element	(IN-LINE FILTER FITTING)
23	38H1161	1	Adapter Fitting	-

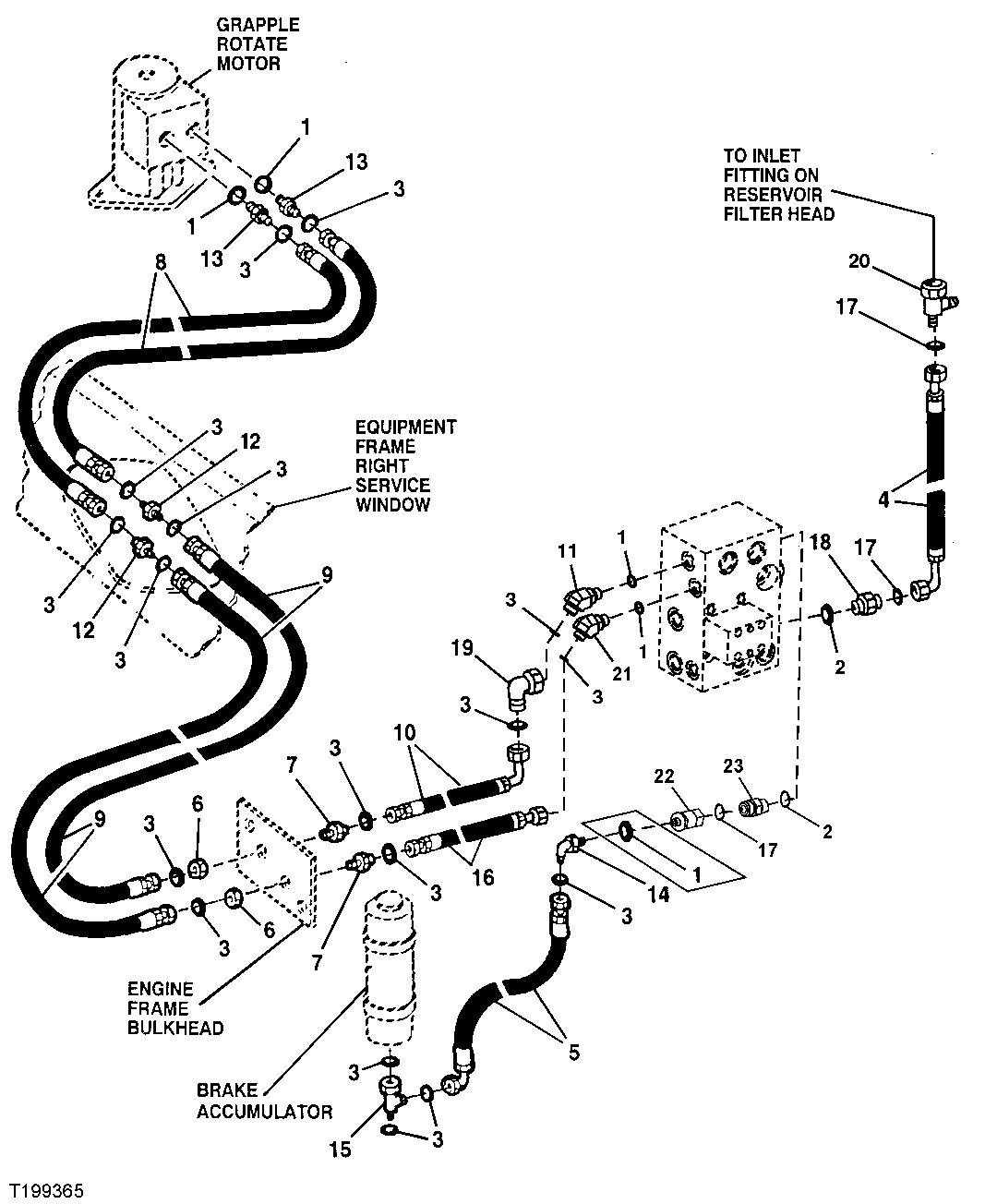

ROTATE MOTOR HYDRAULICS (SF & DF)(DD)(PILOT)(SN -596699)

Нет текстового описания
