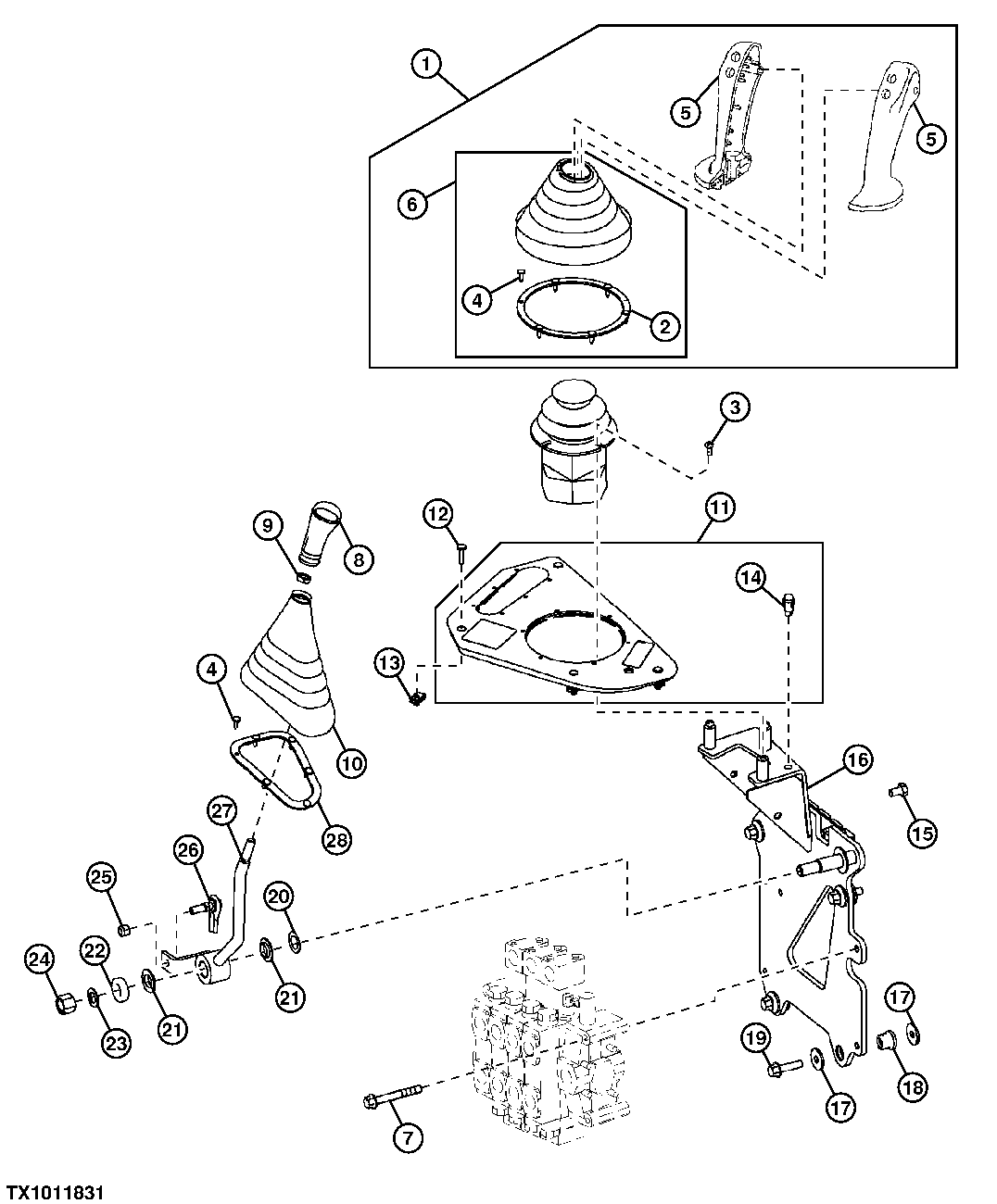

Pilot Control Lever And Support (SF AND DF) ( - 596699)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT330904	1	Multi-Functional Controller	D.F. PILOT CONTROLLER
1	AT330903	1	Multi-Functional Controller	S.F. PILOT CONTROLLER, SUB FOR AT192503
1	AT435548	1	Linkage Kit	Universal Joint Kit
1	AT115146	1	Seal Kit	-
1	AT330905	1	Harness Kit	HARNESS AND SWITCH
2	T186287	1	Ring	-
3	19M7774	3	Screw	M6 X 12
4	T183882	12	Clip	-
5	F435020	1	Handle	-
5	F435871	3	Screw	Not Illustrated
6	AT192951	1	Boot	-
7	19M8183	3	Cap Screw	M10 X 90
8	AT186690	1	Knob	-
9	14M7415	1	Nut	M12
10	T183448	1	Boot	-
11	AT192588	1	Cover	-
12	T134895	4	Self-Locking Screw	M6 X 25, SUB FOR 21M7310
13	M84972	4	Nut	-
14	AT192798	1	Tail Lamp	-
15	19M8324	3	Cap Screw	M10 X 16
16	AT192589	1	Support	NLA
17	24M7296	8	Washer	10.500 X 30 X 2.500 mm
18	U42208	4	Isolator	-
19	19M8162	4	Screw	M10 X 40
20	T13333	1	Shim	-
21	T104220	2	Washer	19.270 X 22.400 X 5.840 mm (0.759" X 0.882" X 0.230")
22	T104482	1	Bushing	-
23	24H1375	1	Washer	11/16" X 1-1/8" X 0.060"
24	U44915	1	Lock Nut	15.875 mm (5/8")
25	M68954	1	Lock Nut	9.525 mm (3/8")
26	AT65619	1	Ball Joint	-
27	AT186534	1	Lever	-
28	T183401	1	Ring	-

Pilot Control Lever And Support (SF AND DF) ( - 596699)
