Открытый узел

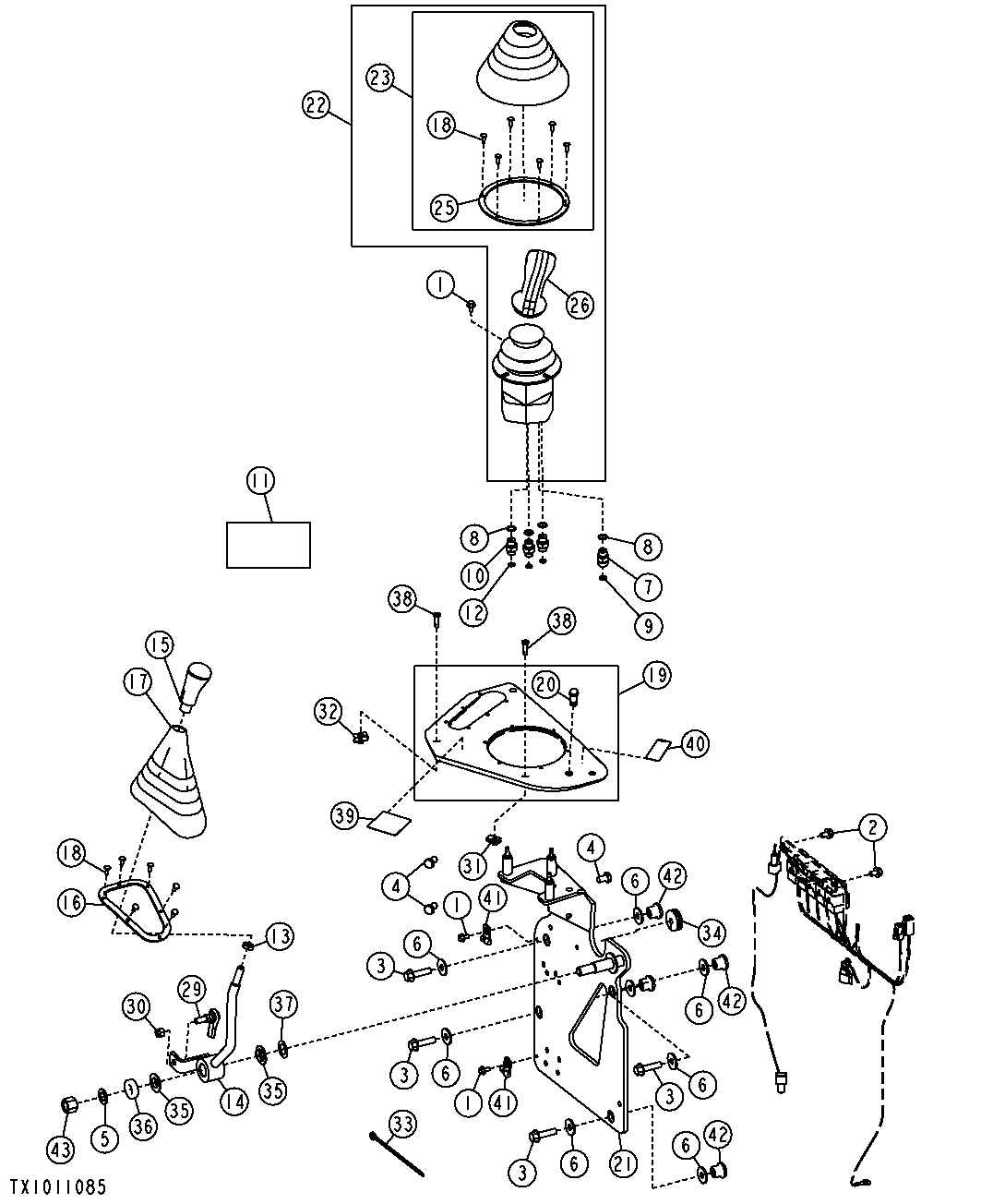

Pilot Control Lever And Support (SF) (596700 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7774	5	Screw	M6 X 12
2	19M7864	2	Screw	M8 X 12
3	19M8162	4	Screw	M10 X 40
4	19M8324	3	Cap Screw	M10 X 16
5	24H1375	1	Washer	11/16" X 1-1/8" X 0.060", SUB FOR 24H1269
6	24M7296	8	Washer	10.500 X 30 X 2.500 mm
7	38H1160	1	Adapter Fitting	-
8	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
10	38H1168	1	Adapter Fitting	-
11	T211332	1	Label	GRAPPLE LOWERING VALVE, GERMAN
11	T211334	1	Label	GRAPPLE LOWERING VALVE, RUSSIAN
11	T211333	1	Label	GRAPPLE LOWERING VALVE, PORTUGESE
11	T211331	1	Label	GRAPPLE LOWERING VALVE, FRENCH
11	T211330	1	Label	GRAPPLE LOWERING VALVE, SPANISH
11	T210554	1	Label	GRAPPLE LOWERING VALVE, ENGLISH
12	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
13	14M7415	1	Nut	M12
14	AT186534	1	Lever	BLADE
15	AT186690	1	Knob	-
16	T183401	1	Ring	BLADE, BOOT RETAINING
17	T183448	1	Boot	BLADE CONTROL
18	T183882	12	Clip	-
19	AT192588	1	Cover	PILOT CONTROL ASSEMBLY
20	AT192798	1	Tail Lamp	-
21	AT311456	1	Support	VALVE MOUNTING ASSEMBLY
22	AT330903	1	Multi-Functional Controller	SUB FOR AT192503, SINGLE FUNCTION
23	AT192951	1	Boot	-
25	T186287	1	Ring	-
26	F435020	1	Handle	-
26	F435871	3	Screw	Not Illustrated
27	F435020	1	Handle	-
28	T223995	5	Cap	SUB FOR T186490
29	AT65619	1	Ball Joint	-
30	M68954	1	Lock Nut	9.525 mm (3/8")
31	M84972	1	Nut	-
32	R134098	3	Nut	-
33	R44302	2	Tie Band	-
34	R65476	1	Grommet	-
35	T104220	2	Washer	-
36	T104482	1	Bushing	-
37	T13333	1	Shim	-
38	T134895	4	Self-Locking Screw	SUB FOR 21M7310
39	T186281	1	Label	SINGLE FUNCTION LEVER
40	T186493	1	Label	TONG DETENT
41	T74410	2	Clamp	-
42	U42208	4	Isolator	-
43	U44915	1	Lock Nut	-
44	AT330905	1	Harness Kit	-

Pilot Control Lever And Support (SF) (596700 - )

Нет текстового описания
