GRAPPLE ROTATE PILOT VALVE HYDRAULIC LINES (DF) (SN 586337-596699)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT306838	2	Hydraulic Hose	-
2	AT306839	2	Hydraulic Hose	-
3	AT192709	1	Hydraulic Hose	-
4	AT306841	1	Hydraulic Hose	-
5	AT192711	1	Hydraulic Hose	-
6	AT192712	1	Hydraulic Hose	-
7	AT192713	1	Hydraulic Hose	-
8	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	38H1168	2	Adapter Fitting	-
10	38H1160	3	Adapter Fitting	-
11	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
12	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
13	38H1093	1	Elbow Fitting	-
14	38H1545	2	Elbow Fitting	-
15	38H1045	1	Elbow Fitting	-
16	AT306813	6	Adapter Fitting	-
17	38H1009	3	Elbow Fitting	-
18	38H1031	1	Tee Fitting	-
19	38H1480	1	Reducer	-
20	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
21	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
22	38H1030	1	Tee Fitting	-
23	38H1094	1	Elbow Fitting	-
24	38H1004	1	Elbow Fitting	-

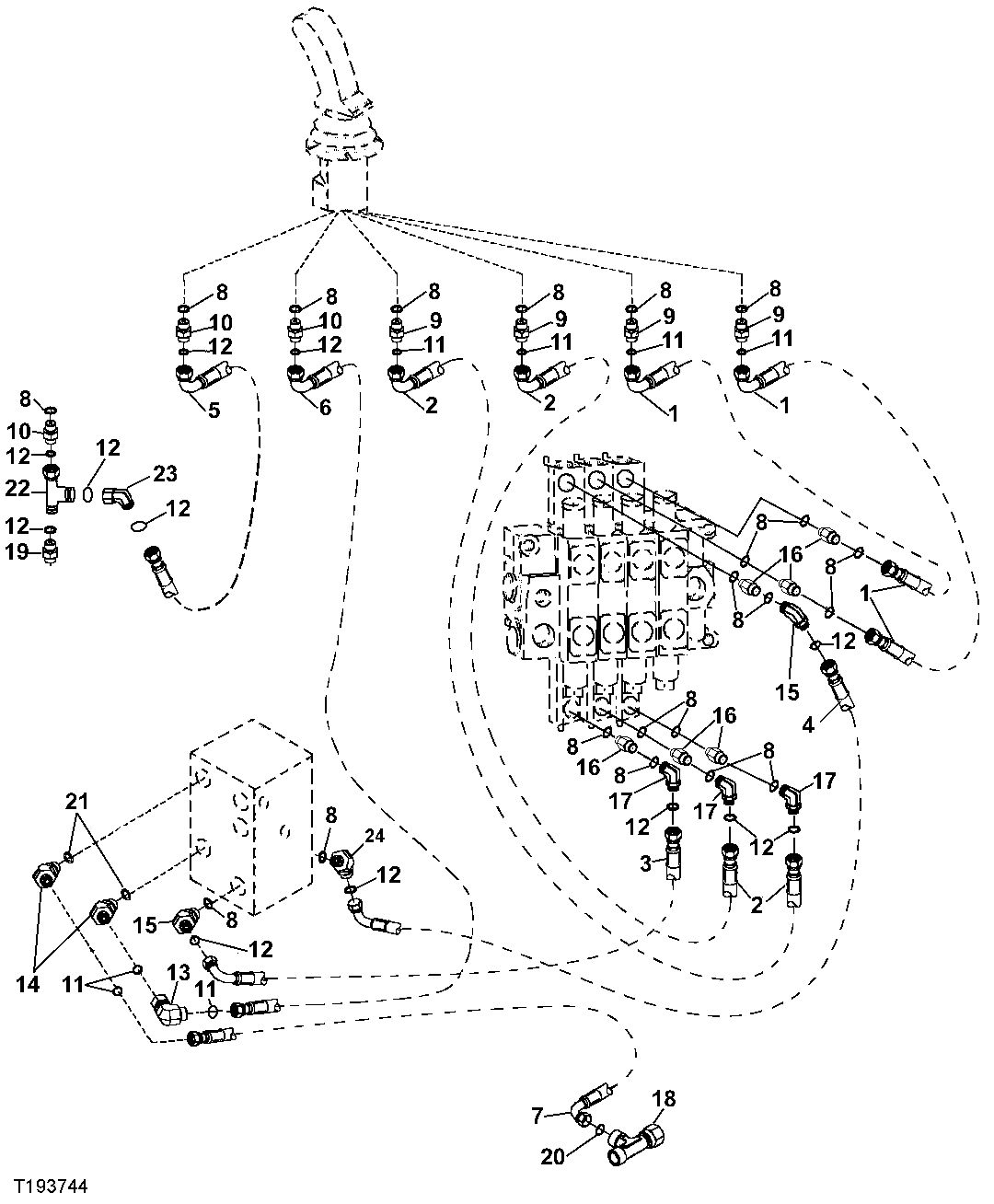

GRAPPLE ROTATE PILOT VALVE HYDRAULIC LINES (DF) (SN 586337-596699)

Нет текстового описания
