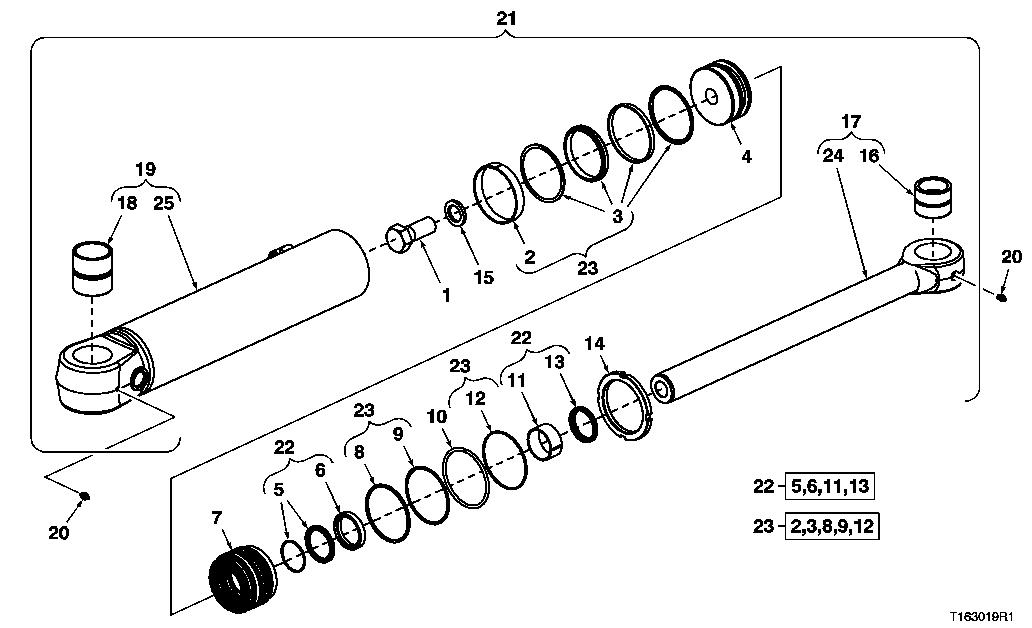

GRAPPLE CYLINDER (127", 14.9 SQ.FT. GRAPPLE) (SN -589447)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H145161	1	Cap Screw	-
2	-	1	Part 2	-
3	-	1	Part 3	-
4	H178267	1	Piston	-
5	-	1	Part 5	-
6	-	1	Part 6	-
7	H178271	1	Hydr. Cylinder Rod Guide	-
8	-	1	Part 8	-
9	-	1	Part 9	-
10	H170262	1	Snap Ring	-
11	-	1	Part 11	-
12	-	1	Part 12	-
13	-	1	Part 13	-
14	H180430	1	Nut	-
15	H145139	1	Washer	-
16	T143106	1	Bushing	-
17	AH172697	1	Hydraulic Cylinder Rod	-
18	H151537	1	Bushing	-
19	AH168413	1	Hydraulic Cylinder Barrel	-
20	JD7759	2	Lubrication Fitting	-
21	AH168412	1	Hydraulic Cylinder	(SUB FOR AH173526)
22	AH149815	1	Hydraulic Cylinder Kit	ROD REPAIR KIT (63 ROD)
23	AH149848	1	Hydraulic Cylinder Kit	BORE REPAIR KIT (125 BORE)
24	-	1	Part 24	-
25	-	1	Part 25	-

GRAPPLE CYLINDER (127", 14.9 SQ.FT. GRAPPLE) (SN -589447)
