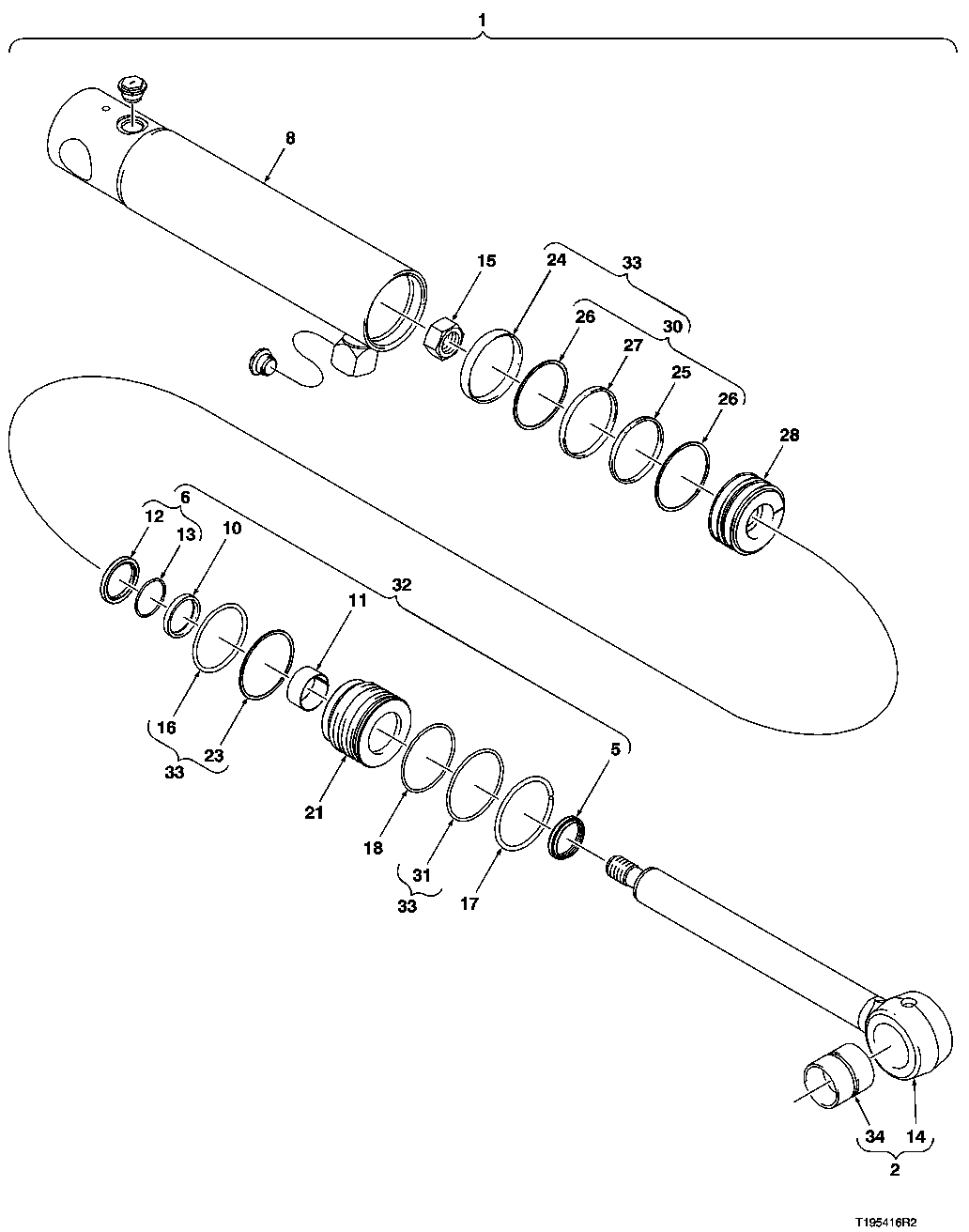

GRAPPLE CYLINDER (123"/125", 11.7 SQ FT GRAPPLE)(S.N. 589448-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH208835	1	Hydraulic Cylinder	-
2	AH145911	1	Hydraulic Cylinder Rod	-
5	-	1	Part 3	-
6	-	1	Part 4	-
8	AH208836	1	Hydraulic Cylinder Barrel	-
10	-	1	Part 6	-
11	-	1	Part 7	-
12	-	1	Part 8	-
13	-	1	Part 9	-
14	-	1	Part 10	-
15	H170541	1	Nut	-
16	-	1	Part 12	(SUB FOR H174902)
17	H179659	1	Snap Ring	-
18	H180100	1	Snap Ring	-
21	HC12529	1	Hydr. Cylinder Rod Guide	SUB FOR H210842
23	-	1	Part 16	-
24	-	1	Part 17	-
25	-	1	Part 18	-
26	-	2	Part 19	-
27	-	1	Part 20	-
28	HC16958	1	Piston	SUB FOR R88046
30	-	1	Part 22	-
31	-	1	Part 23	-
32	AHC13362	1	Hydraulic Cylinder Kit	Rod, SUB FOR AH149815
32	AH146559	1	Seal	-
32	AH146563	1	Seal	-
32	H152205	1	Seal	-
32	H152796	1	Wear Ring	-
32	AHC10932	1	Seal	-
33	H151891	1	Back-Up Ring	-
33	U10746	1	O-Ring	-
33	T38485	1	O-Ring	-
33	T12275	1	O-Ring	-
33	R91624	1	Ring	-
33	R83578	1	O-Ring	-
33	R82095	1	Wear Ring	-
33	R79001	1	Back-Up Ring	-
33	RE20809	1	Seal	-
33	H141980	1	Sealing Washer	-
33	AH212103	1	Hydraulic Cylinder Kit	BORE
34	T143106	1	Bushing	-

GRAPPLE CYLINDER (123"/125", 11.7 SQ FT GRAPPLE)(S.N. 589448-)
