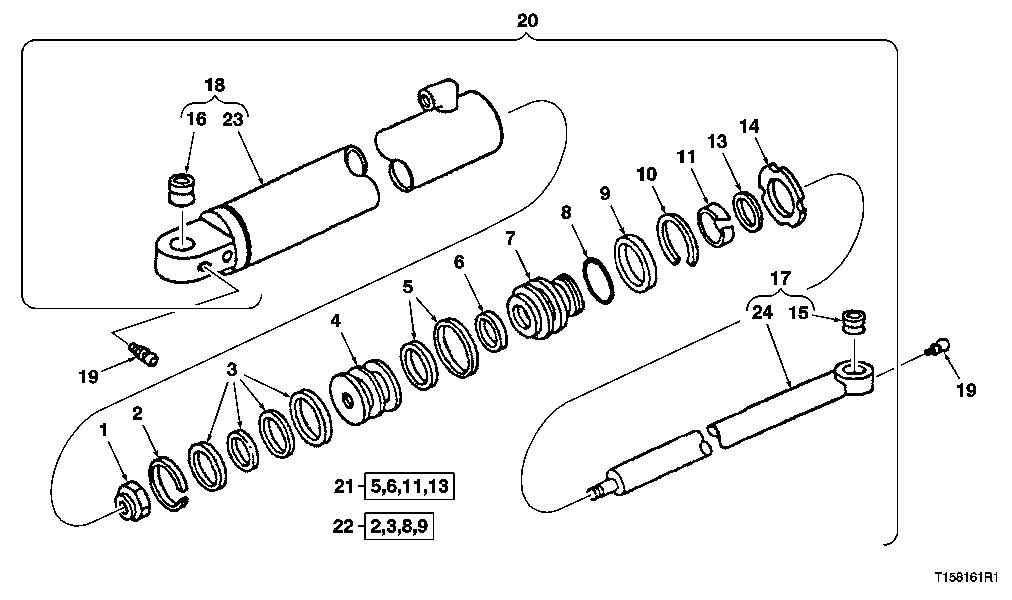

GRAPPLE CYLINDER (123", 11.7 SQ FT GRAPPLE)(SN -589447)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H170541	1	Nut	(SUB FOR R88032)
2	-	1	Part 2	-
3	-	1	Part 3	-
4	R88046	1	Piston	-
5	-	1	Part 5	-
6	-	1	Part 6	-
7	H157429	1	Hydr. Cylinder Rod Guide	-
8	-	1	Part 8	(SUB FOR H174092)
9	-	1	Part 9	-
10	R82093	1	Snap Ring	-
11	-	1	Part 11	-
13	-	1	Part 12	-
14	R82086	1	Nut	-
15	T143106	1	Bushing	-
16	H151537	1	Bushing	-
17	AH145911	1	Hydraulic Cylinder Rod	(63MM O.D.)
18	AH145908	1	Hydraulic Cylinder Barrel	(115MM I.D.)
19	JD7759	2	Lubrication Fitting	-
20	AH150127	1	Hydraulic Cylinder	-
21	AH149815	1	Hydraulic Cylinder Kit	ROD REPAIR KIT
22	AH212103	1	Hydraulic Cylinder Kit	(SUB FOR AH149846)BORE REPAIR KIT
23	-	1	Part 22	-
24	-	1	Part 23	-

GRAPPLE CYLINDER (123", 11.7 SQ FT GRAPPLE)(SN -589447)

Нет текстового описания
