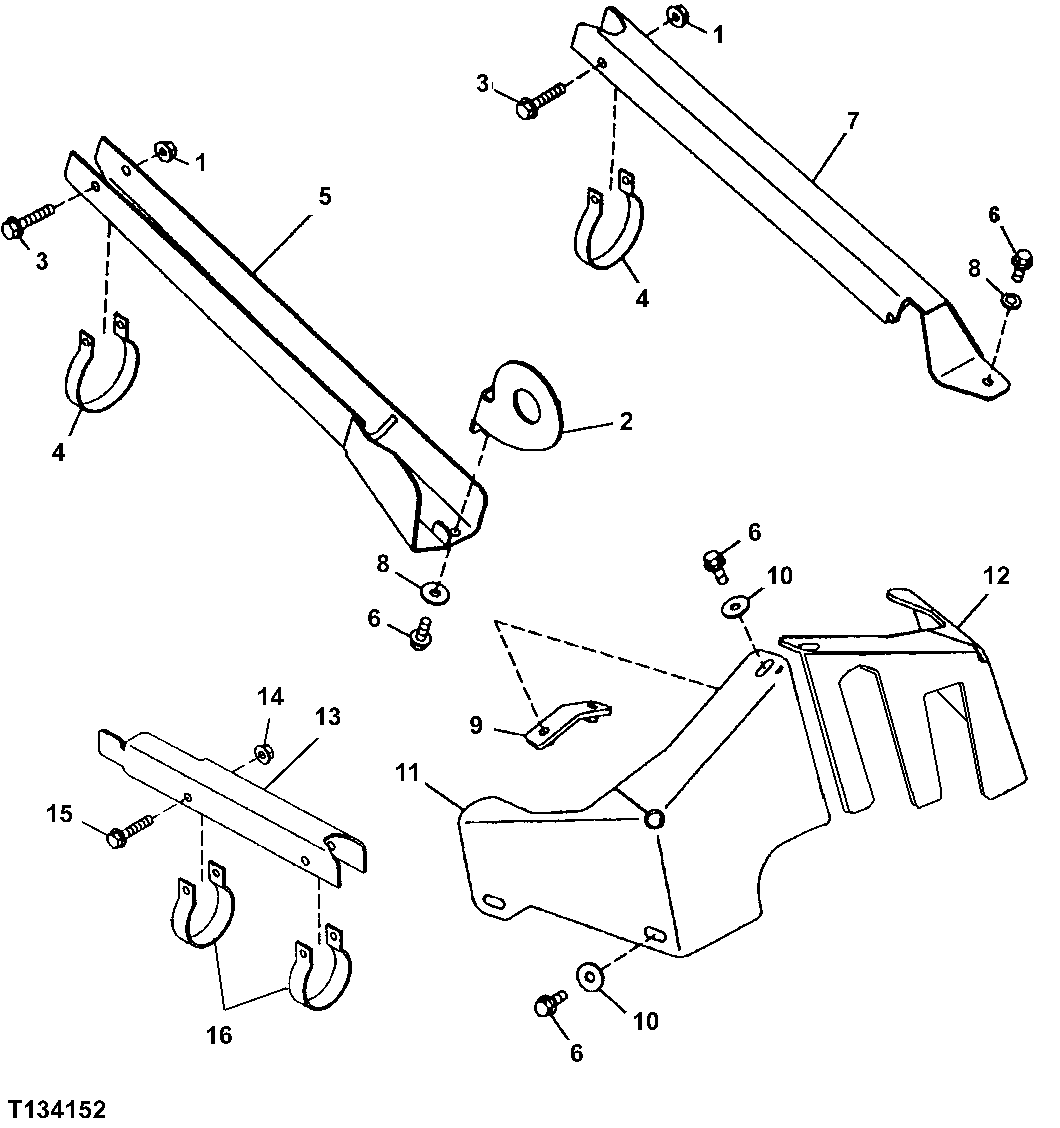

Engine Frame Guards And Cylinder Guards

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	4	Lock Nut	M10
2	AT183776	1	Bracket	Left Hand
2	AT183777	1	Bracket	Right Hand
3	19M7811	4	Screw	M10 X 90, Guard Clamp
4	T137908	2	Clamp	Single Function
4	T137908	4	Clamp	Dual Function
4	T137908	2	Clamp	Dual Function
4	T137909	2	Clamp	Dual Function
4	T137909	4	Clamp	Dual Function
5	AT345348	1	Guard	Left Hand Boom Cylinder, SUB FOR AT147005
5	AT345349	1	Guard	Right Hand Boom Cylinder, SUB FOR AT147006
6	19M7785	10	Screw	M10 X 25
7	AT147004	1	Guard	Left Hand Arch Cylinder
7	AT147003	1	Guard	Right Hand Arch Cylinder
8	24M7239	4	Washer	10.700 X 21 X 2.500 mm
9	AT147140	1	Strap	-
10	24M7296	6	Washer	10.500 X 30 X 2.500 mm
11	T206121	1	Angle	Right Hand Equipment Frame Guard, SUB FOR T183634
12	T183635	1	Angle	Left Hand Equipment Frame Guard
13	T137913	1	Channel	Right Hand Equipment Frame Guard
13	T137914	1	Channel	Left Hand Blade Cylinder Guard
13	T204516	1	Channel	Right Hand Blade Cylinder Guard
13	T204517	1	Channel	Left Hand Blade Cylinder Guard
14	14M7400	2	Lock Nut	M10
15	19M7811	2	Screw	M10 X 90, Guard Clamp
16	T137909	2	Clamp	-

Engine Frame Guards And Cylinder Guards

Нет текстового описания
