DUAL FUNCTION ARCH (GRAPPLE) (WITH WINCH OPTION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT193182 NO LONGER AVAIABLE)
1	AT193185	1	Sideboom	CONVENIENCE ASSEMBLY, (ALSO ORDER AT308063, (4) 14M7410, (4) 19M8639, (8) 24M7242)
2	JD7759	2	Lubrication Fitting	-
3	T163916	4	Washer	-
3	T163899	2	Spacer	-
4	AT173497	2	Pin	-
5	AT133366	2	Self-Aligning Bushing	68MM
6	T140731	1	Washer	64.500 X 126 X 3 mm (2.539" X 4.961" X 0.118")
6	T143992	1	Washer	63 X 126 X 1.600 mm (2.480" X 4.961" X 1/16")
7	AT165898	2	Pin	-
8	19M7488	4	Cap Screw	M16 X 40
9	T146246	4	Washer	17 X 57.100 X 6.500 mm (0.669" X 2.248" X 0.256")
10	28H3401	4	Spacer	0.742" X 1.050" X 5/8"
11	T163930	1	Thrust Washer	-

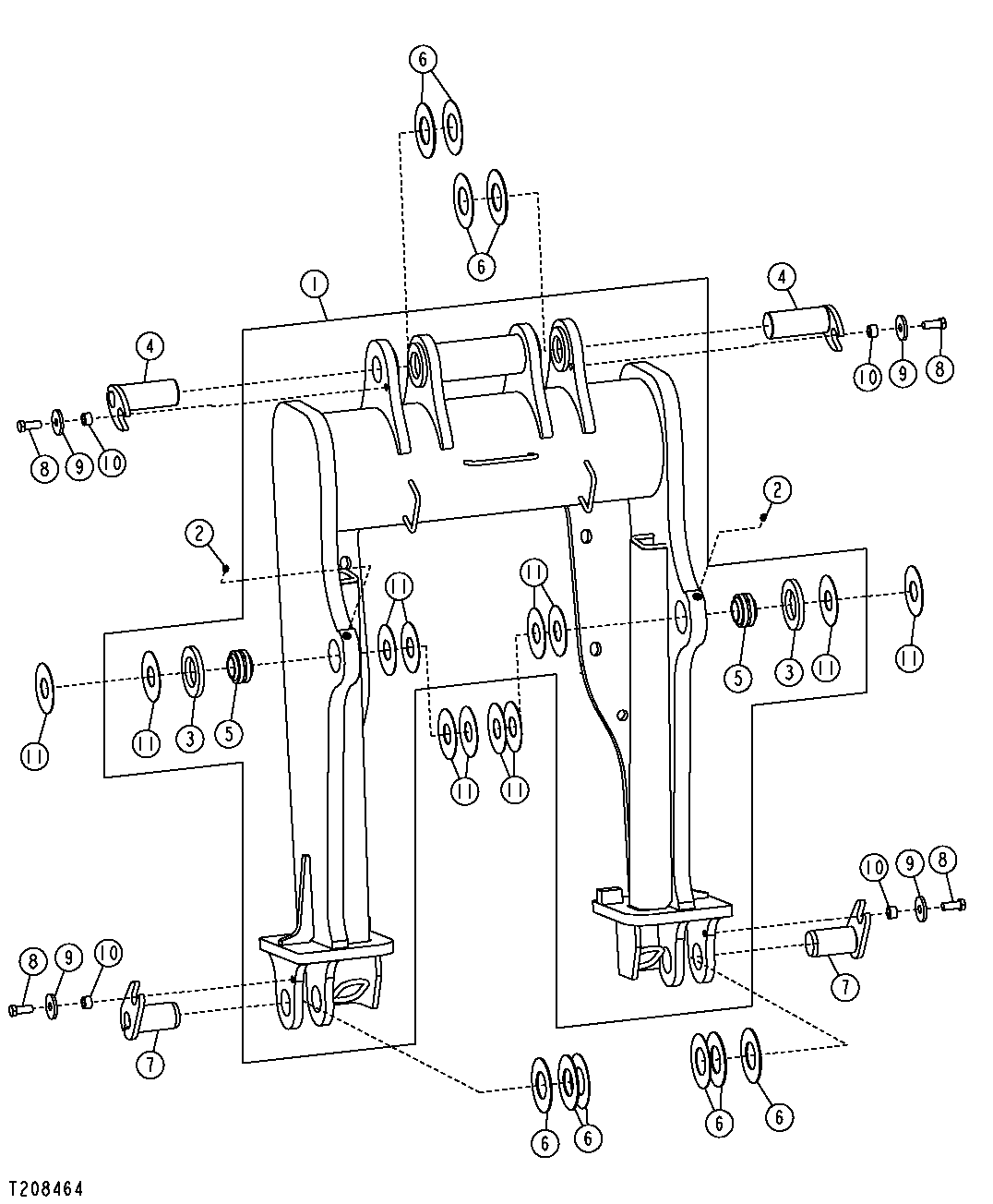

DUAL FUNCTION ARCH (GRAPPLE) (WITH WINCH OPTION)
