CONTROL VALVE PRESSURE & RETURN HYDRAULICS (SN 586337-596699)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
3	T76938	6	O-Ring	-
4	38H1027	1	Tee Fitting	(TO COOLER OUT)
5	R29936	4	O-Ring	-
6	AT199400	1	Hydraulic Hose	(SUB FOR AT191292)
8	38H1163	2	Adapter Fitting	-
9	T77814	2	O-Ring	-
10	38H1168	1	Adapter Fitting	-
11	R26448	1	O-Ring	-
12	U43641	1	Clamp	-
13	19M7806	1	Screw	M10 X 50
14	38H1037	1	Elbow Fitting	-
15	38H1002	1	Tee Fitting	(TO COOLER IN)
16	38H1071	1	Adapter Fitting	-
17	AT306704	1	Check Valve	-
18	14M7400	1	Lock Nut	M10
19	AT140240	1	Hydraulic Hose	9/16" X 863 mm (34") X 9/16"
20	38H1159	1	Adapter Fitting	-
21	R28782	1	O-Ring	8.915 X 1.829 mm (0.351" X 0.072")
23	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
24	R47576	1	CLAMP	(TO RESERVOIR)
25	28H3389	1	Spacer	0.423" X 0.675" X 1"
27	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
28	38H1483	1	Reducer	-

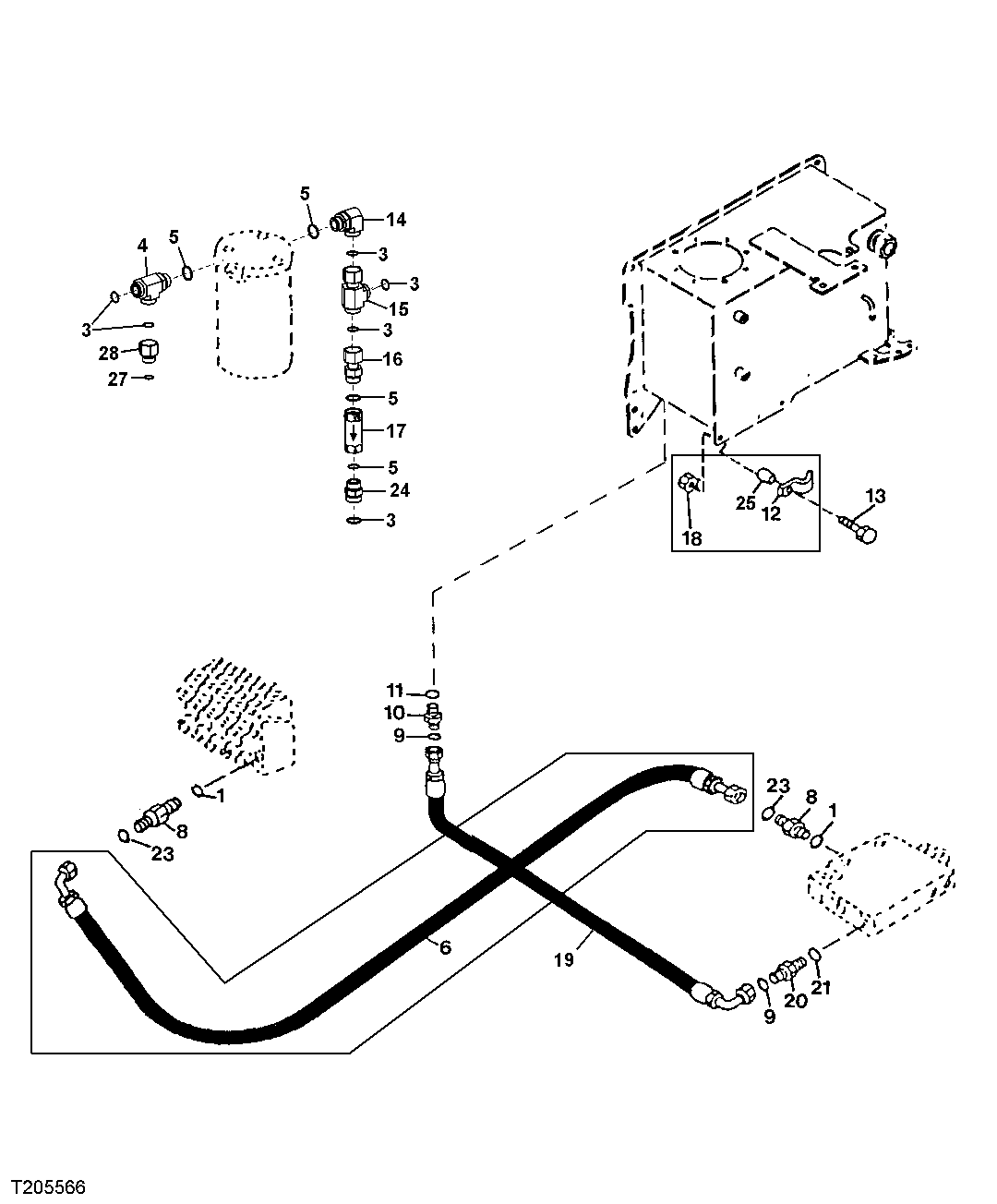

CONTROL VALVE PRESSURE & RETURN HYDRAULICS (SN 586337-596699)
