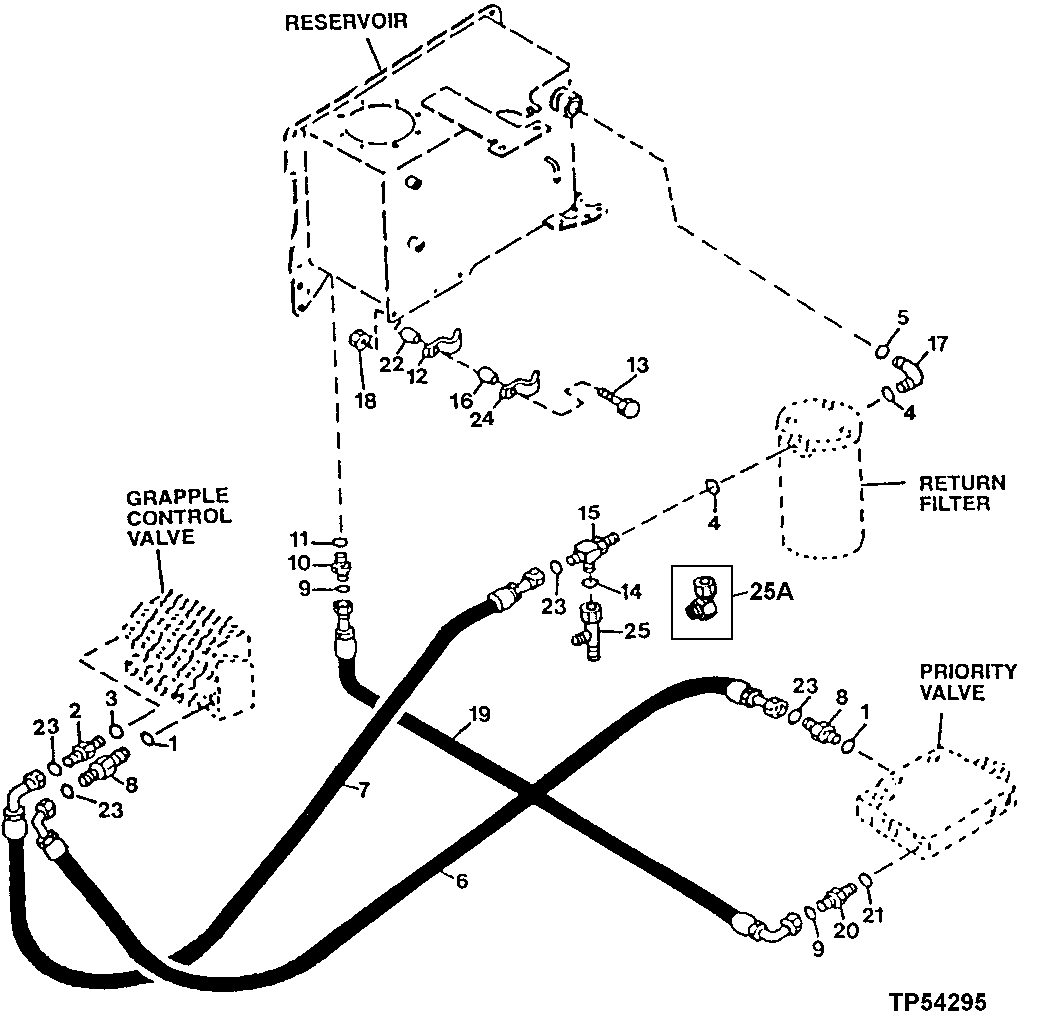

CONTROL VALVE PRESSURE AND RETURN HYDRAULICS (SN -586336)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	3	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
2	38H1163	1	Adapter Fitting	-
3	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
4	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
5	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
6	AT199400	1	Hydraulic Hose	(SUB FOR AT191292)
7	AT180315	1	Hydraulic Hose	-
8	38H1163	2	Adapter Fitting	-
9	T77814	2	O-Ring	-
10	38H1168	1	Adapter Fitting	-
11	R26448	1	O-Ring	-
12	U43641	1	Clamp	-
13	19M7808	1	Screw	M10 X 65
14	T77857	1	O-Ring	-
15	38H1518	1	Tee Fitting	-
16	28H3389	1	Spacer	0.423" X 0.675" X 1"
17	38H1037	1	Elbow Fitting	-
18	14M7517	1	Lock Nut	M10
19	AT140240	1	Hydraulic Hose	9/16" X 863 mm (34") X 9/16"
20	38H1159	1	Adapter Fitting	-
21	R28782	1	O-Ring	8.915 X 1.829 mm (0.351" X 0.072")
22	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
23	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
24	R47576	1	CLAMP	-
25	38H1031	1	Tee Fitting	-
25A	38H1095	1	Elbow Fitting	(FOR CABLE OPTION ONLY)

CONTROL VALVE PRESSURE AND RETURN HYDRAULICS (SN -586336)
