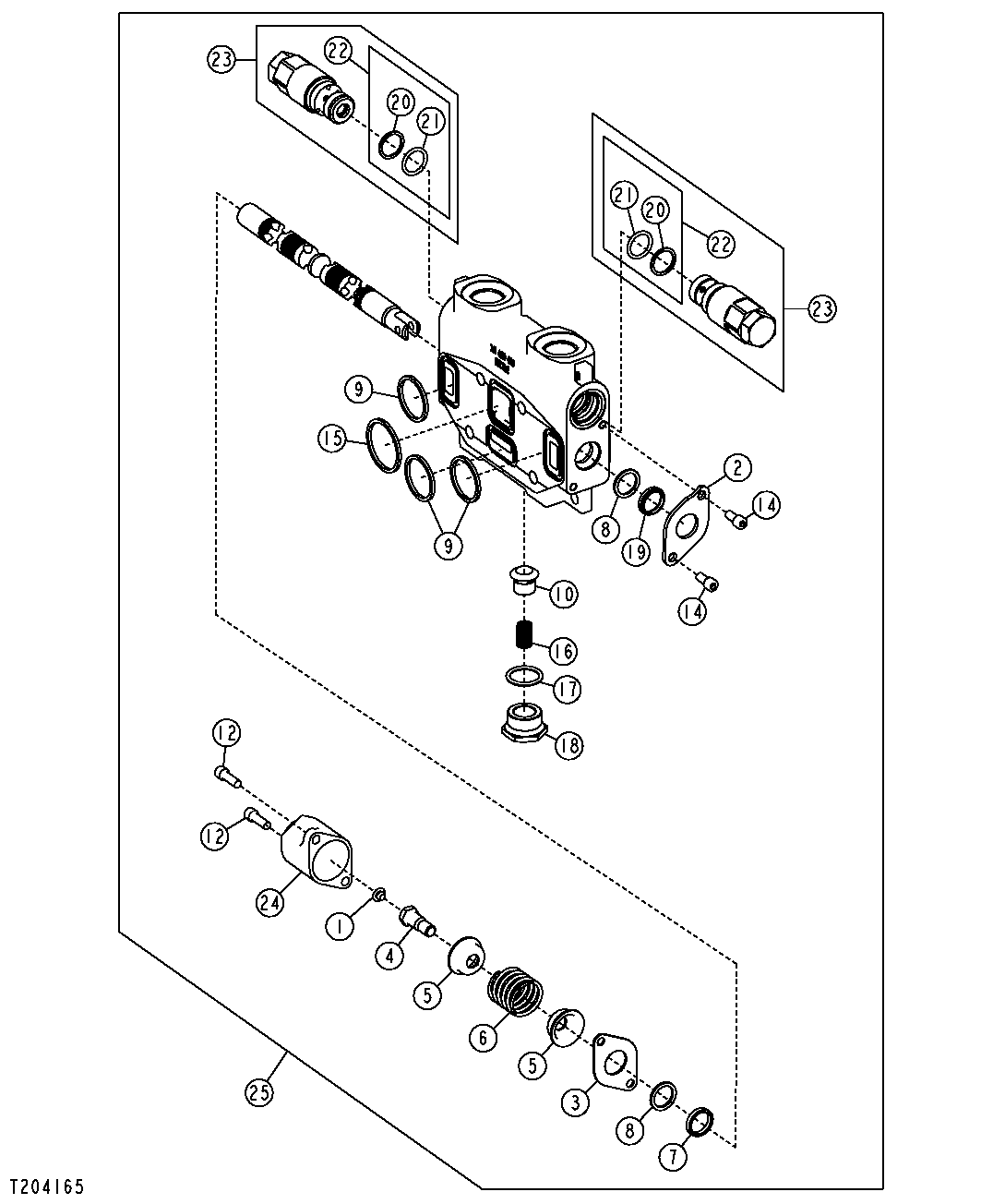

BLADE SECTION VALVE(MANUAL,PILOT)(CABLE & GRAPPLE)(SN 596700-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T152729	1	Grommet	(VENT)
2	T152732	1	Plate	-
3	T107283	1	Plate	-
4	T107280	1	Bolt	9.525 X 28.575 mm (3/8" X 1-1/8")
5	T107281	2	Round Retainer	-
6	T107285	1	Spring	-
7	T107284	1	Back-Up Ring	-
8	T107282	2	O-Ring	-
9	T103465	3	Seal	-
10	T103364	1	Poppet	-
12	19H2924	2	Screw	1/4" X 3/4"
14	19H2925	2	Screw	0.190" X 1/2"
15	T103464	1	Ring	39.599 X 44.831 X 2.591 mm (1.559" X 1.765" X 0.102")
16	T103365	1	Spring	-
17	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
18	T103366	1	Drain Plug	-
19	T152782	1	Seal	-
20	T154187	2	Back-Up Ring	-
21	AT124574	2	O-Ring	18.720 X 2.616 mm (0.737" X 0.103")
22	AT170991	2	O-Ring Kit	(RELIEF SEAL)
23	AT169149	2	Pressure Relief Valve	(3500 PSI)
24	T213428	1	Cap	-
25	AT312341	1	Spool Valve	(BLADE)

BLADE SECTION VALVE(MANUAL,PILOT)(CABLE & GRAPPLE)(SN 596700-)
