BLADE CYLINDER HOSES TO GRAPPLE CONTROL VALVE (SN -589479)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	4	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
2	38H1329	1	Adapter Fitting	-
3	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	38H1175	1	Adapter Fitting	-
5	38H1013	1	Elbow Fitting	-
6	T77857	6	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
7	AT169470	1	Hydraulic Hose	13/16" X 1028 mm (40-1/2") X 13/16"
8	AT175781	1	Hydraulic Hose	13/16" X 1358 mm (53-1/2") X 13/16"
9	H77698	1	Tie Band	-
10	AT140368	1	Oil Line	-
11	38H1007	1	Elbow Fitting	-
12	AT169504	1	Oil Line	-
13	AT167555	1	Hydraulic Hose	30.1752" X 1779 mm (70") X 30.1752"
14	AT167556	1	Hydraulic Hose	13/16" X 1956 mm (77") X 13/16"
15	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
16	38H1175	1	Adapter Fitting	-
17	38H1007	1	Elbow Fitting	-
18	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
19	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
20	R76477	2	Tie Band	-

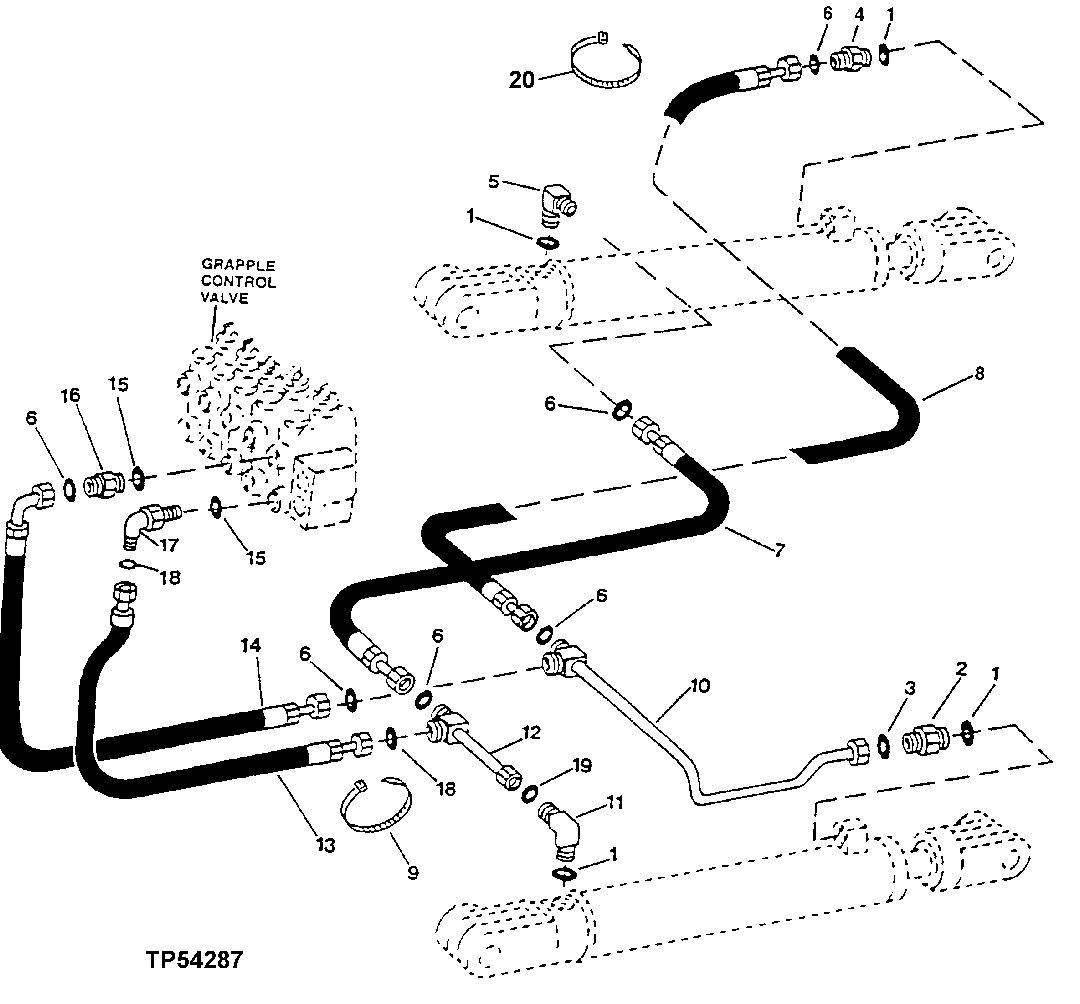

BLADE CYLINDER HOSES TO GRAPPLE CONTROL VALVE (SN -589479)

Нет текстового описания
