BLADE CYLINDER HOSES TO CONTROL VALVE (SN 589480- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	4	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
2	38H1329	1	Adapter Fitting	-
3	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	38H1175	1	Adapter Fitting	-
5	38H1013	1	Elbow Fitting	-
6	T77857	6	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
7	AT306140	1	Hydraulic Hose	-
8	AT175781	1	Hydraulic Hose	13/16" X 1358 mm (53-1/2") X 13/16"
9	H77698	1	Tie Band	-
10	AT306087	1	Oil Line	-
11	38H1007	1	Elbow Fitting	-
12	AT304936	1	Oil Line	-
13	AT167555	1	Hydraulic Hose	30.1752" X 1779 mm (70") X 30.1752"
14	AT167556	1	Hydraulic Hose	13/16" X 1956 mm (77") X 13/16"
15	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
16	38H1175	1	Adapter Fitting	-
17	38H1007	1	Elbow Fitting	-
18	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
19	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
20	R76477	2	Tie Band	-
21	JD7799	4	Lubrication Fitting	-
22	T170880	4	Plate	-
23	T202648	2	Pin	-
24	T202645	2	Pin	-
25	19M7784	4	Screw	M10 X 20
26	T137909	4	Clamp	-
27	19M7811	4	Screw	M10 X 90
28	14M7400	4	Lock Nut	M10
29	AH211997	2	Hydraulic Cylinder	-

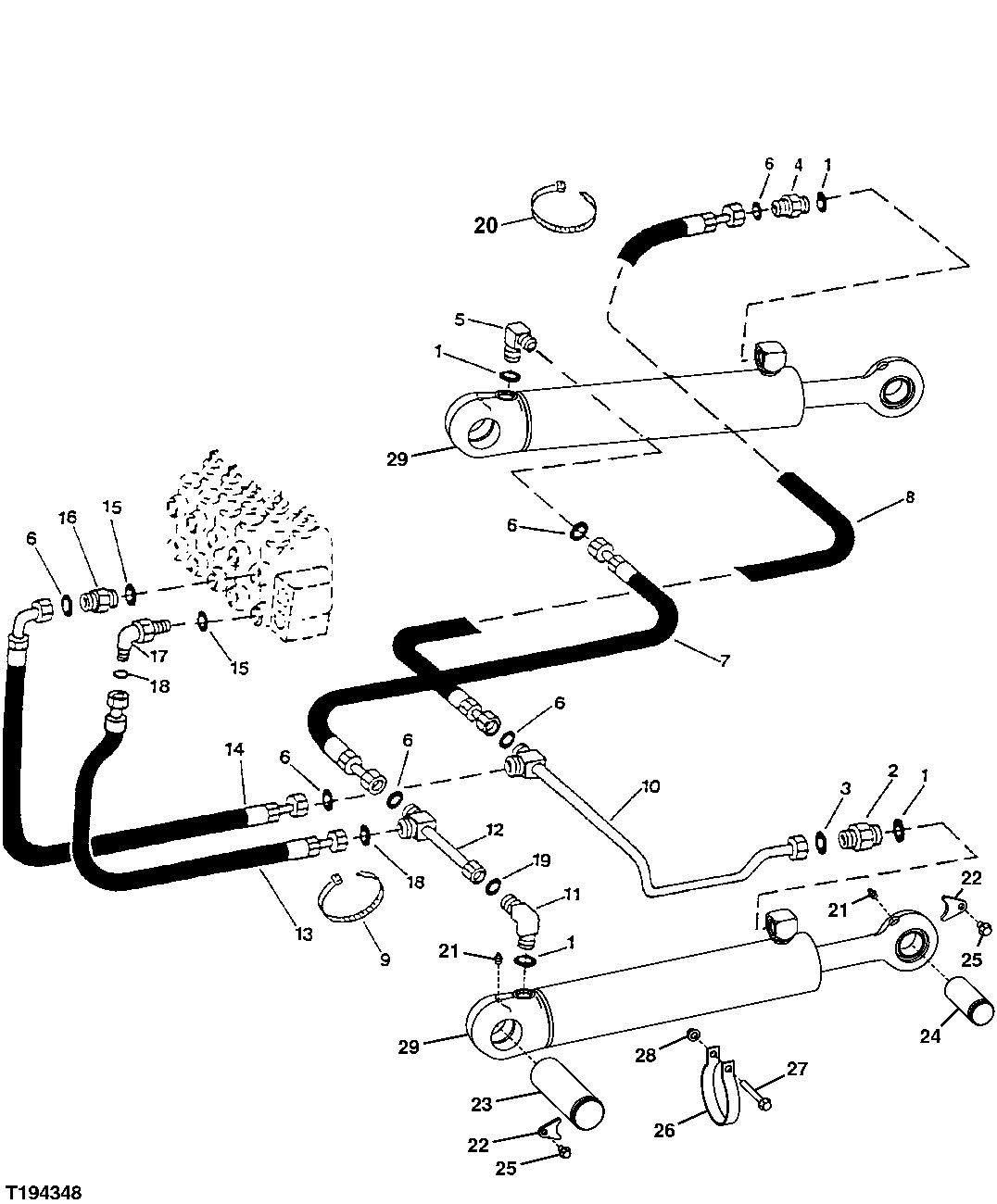

BLADE CYLINDER HOSES TO CONTROL VALVE (SN 589480- )
