Открытый узел

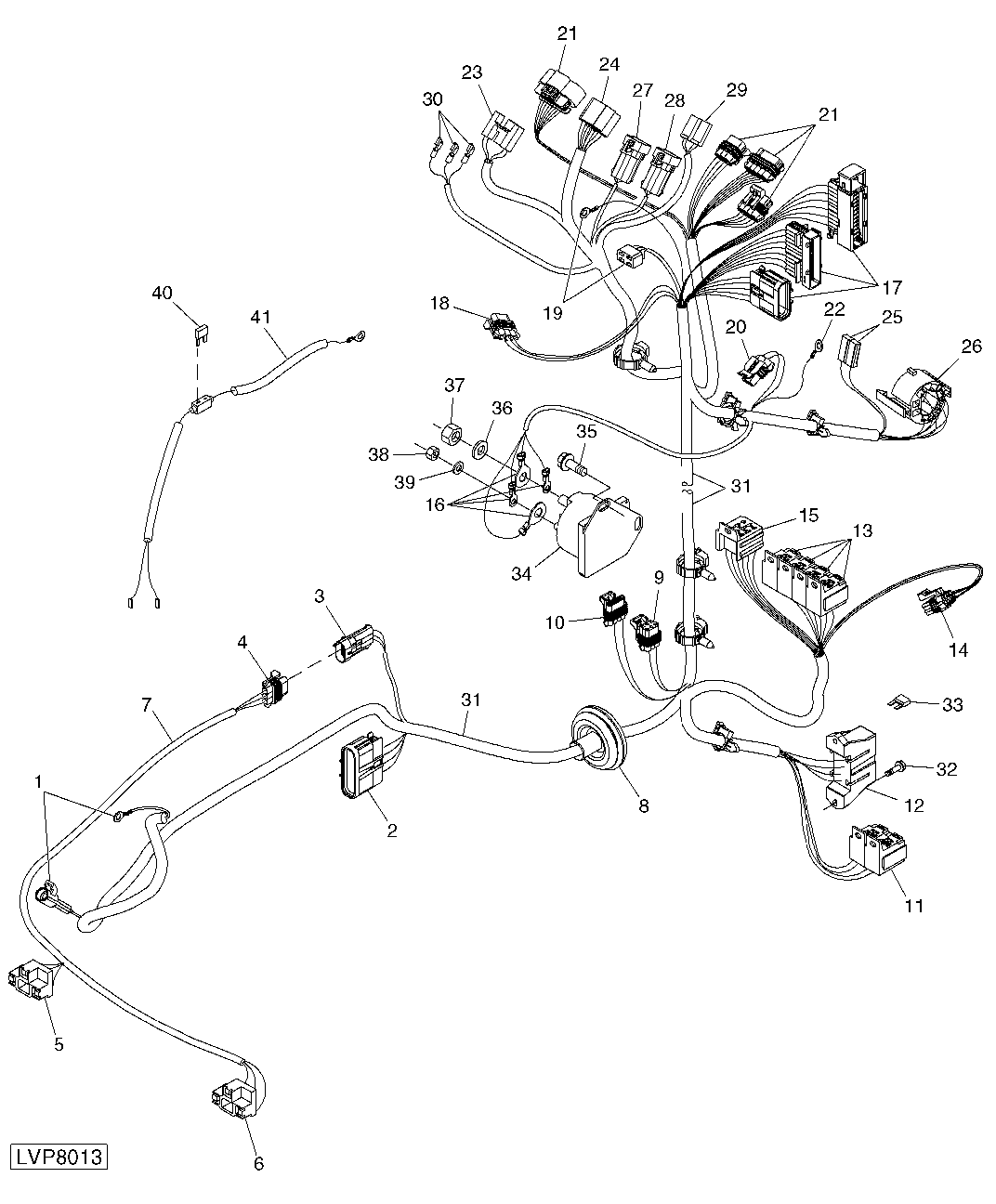

WIRING HARNESS (CONSOLE)

WIRING HARNESS (CONSOLE)

WIRING HARNESS (CONSOLE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

WIRING HARNESS (CONSOLE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	A/C COMPRESSOR CLUTCH
2	-	1	Part 2	(TO FRONT HARNESS)
3	-	1	Part 3	(TO HEADLAMP HARNESS)
4	-	1	Part 4	TO CONSOLE HARNESS
5	-	1	Part 5	RIGHT HEADLAMP
6	-	1	Part 6	LEFT HEADLAMP
7	RE198440	1	Headlamp Wiring Harness	-
8	R138078	1	Grommet	-
9	-	1	Part 9	CLUTCH ASSEMBLY
10	-	1	Part 10	ELECTRO-HYDRAULIC DIRECTIONAL REVERSER SWITCH
11	-	1	Part 11	HI/LO BEAM RELAYS
12	57M8828	1	Elec. Connector Accessory	(SUB FOR T126786)
13	AL76702	4	Relay	-
14	-	1	Part 14	BRAKE SWITCH
15	RE262484	1	Diode	(SUB FOR RE153894)
16	-	1	Part 16	STARTER RELAY
17	-	3	Part 17	(TO REAR HARNESS)
18	-	1	Part 18	POWER SHUTTLE CONTROL SWITCH
19	-	1	Part 19	FRONT WIPER MOTOR
20	-	1	Part 20	WARNING HORN
21	-	1	Part 21	INSTRUMENTATION
22	-	1	Part 22	GROUND
23	-	1	Part 23	TURN SIGNAL SWITCH
24	-	1	Part 24	FRONT WIPER SWITCH
25	-	2	Part 25	HORN SWITCH
26	-	1	Part 26	KEY SWITCH
27	-	1	Part 27	LIGHT SWITCH
28	-	1	Part 28	LIGHT SWITCH (REGION II)
29	-	1	Part 29	DIMMER/HAZARD SWITCH
30	-	3	Part 30	HI/LO BEAM SWITCH
31	RE278407	1	Cab Wiring Harness	(SUB FOR RE268509)
32	37M7061	2	Screw	M5 X 20
33	57M7121	3	Fuse	(10 AMP)
34	RE164448	1	Starter Relay	-
35	19M7774	2	Screw	M6 X 12
36	12M7032	2	Lock Washer	8.400 mm
37	14H785	2	Nut	5/16"
38	14H631	2	Nut	0.190"
39	12M7060	2	Washer	5.300 mm
40	57M7690	1	Fuse	(15 AMP)
41	RE274259	1	Headlamp Wiring Harness	HEADLAMP POWER HARNESS, SEE SECTION 450 ELECTRICAL - MISCELLANEOUS FOR CONNECTOR COMPONENTS
