Открытый узел

HOOD, SIDE PANELS AND GRILLE

HOOD, SIDE PANELS AND GRILLE

HOOD, SIDE PANELS AND GRILLE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

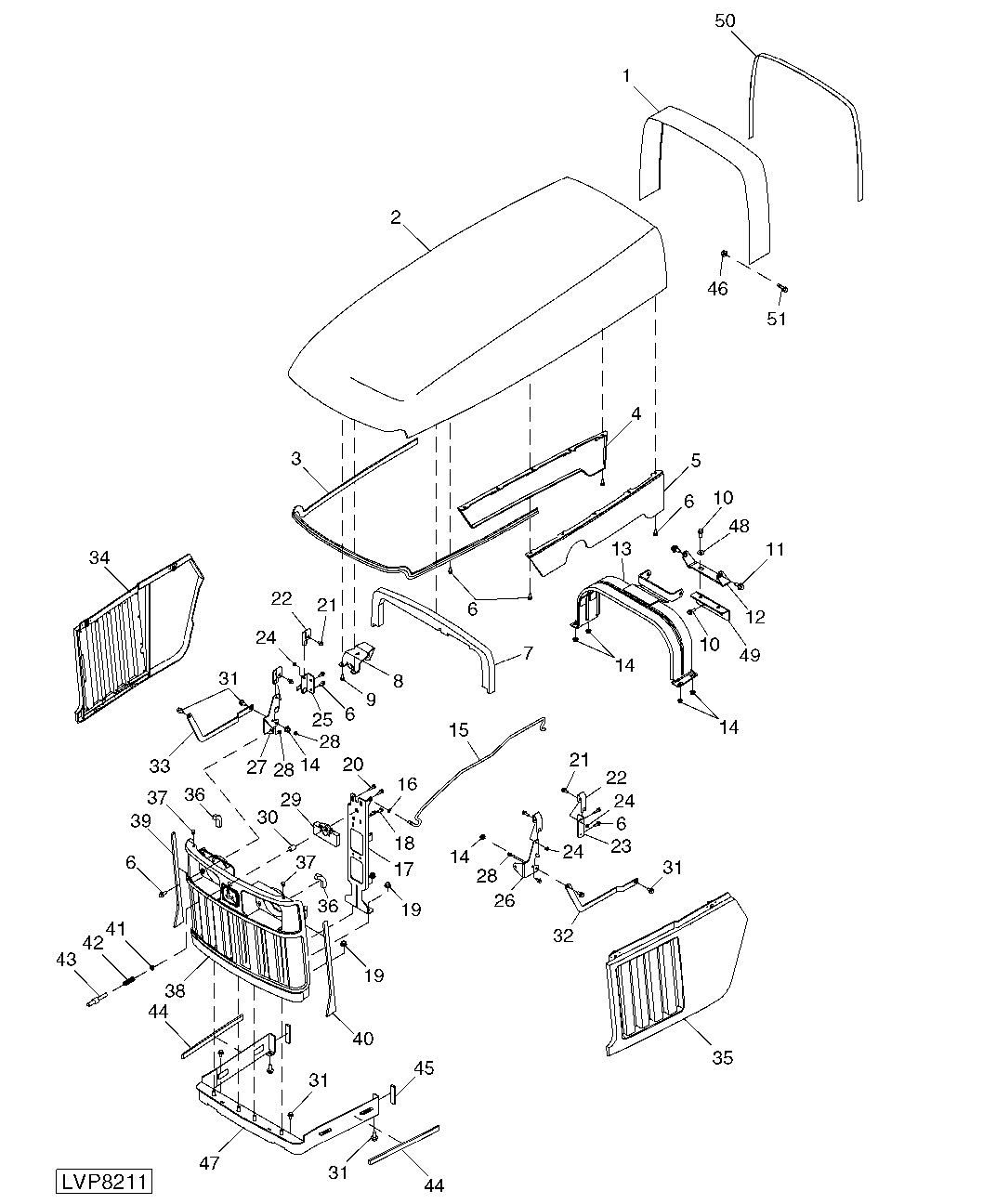

HOOD, SIDE PANELS AND GRILLE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R266984	1	Seal	-
2	R225838	1	Hood	-
3	R137644	1	Seal	-
4	R141668	1	Panel	RH
5	R141674	1	Panel	LH
6	19M7775	18	Screw	M6 X 16
7	R266834	1	Isolator	HOOD
8	RE70702	1	Striker	-
9	19M7774	3	Screw	M6 X 12
10	19M7866	4	Screw	M8 X 20
11	R124180	2	Bolt	-
12	R270599	1	Pivot	-
13	RE267215	1	Support	-
14	14M7298	6	Flange Nut	M8
15	R266966	1	Rod	-
16	R138127	1	Bushing	-
17	R266969	1	Support	-
18	37M7076	2	Screw	-
19	14M7296	4	Flange Nut	M10
20	19M7862	2	Screw	M6 X 20
21	R138545	4	Bolt	-
22	R138546	4	Latch	-
23	RE267295	1	Bracket	LH
24	14M7165	4	Lock Nut	M6
25	RE267296	1	Bracket	RH
26	RE270602	1	Bracket	LH
27	RE270603	1	Bracket	RH
28	14M7303	4	Flange Nut	M6
29	RE71369	1	Latch	-
30	R138127	1	Bushing	-
31	19M7865	8	Screw	M8 X 16
32	R266996	1	Plate	LH
33	R268178	1	Plate	RH
34	RE180246	1	Shield	RH
35	RE180247	1	Shield	LH
36	R137975	2	Pad	-
37	R137829	2	Bumper	-
38	RE209912	1	Grille	-
39	R210073	1	Isolator	RH
40	R210072	1	Isolator	LH
41	R52646	1	Washer	-
42	A3096R	1	Compression Spring	-
43	R135713	1	Rod	-
44	R266972	2	Isolator	SIDE PANELS
45	R268656	2	Isolator	GRILLE
46	14M7450	2	Flange Nut	M5
47	RE266799	1	Support	-
48	24M7207	2	Washer	8.400 X 24 X 2 mm
49	RE270590	1	Bracket	-
50	R269354	1	Strip	-
51	19M8937	2	Screw	M5 X 10
