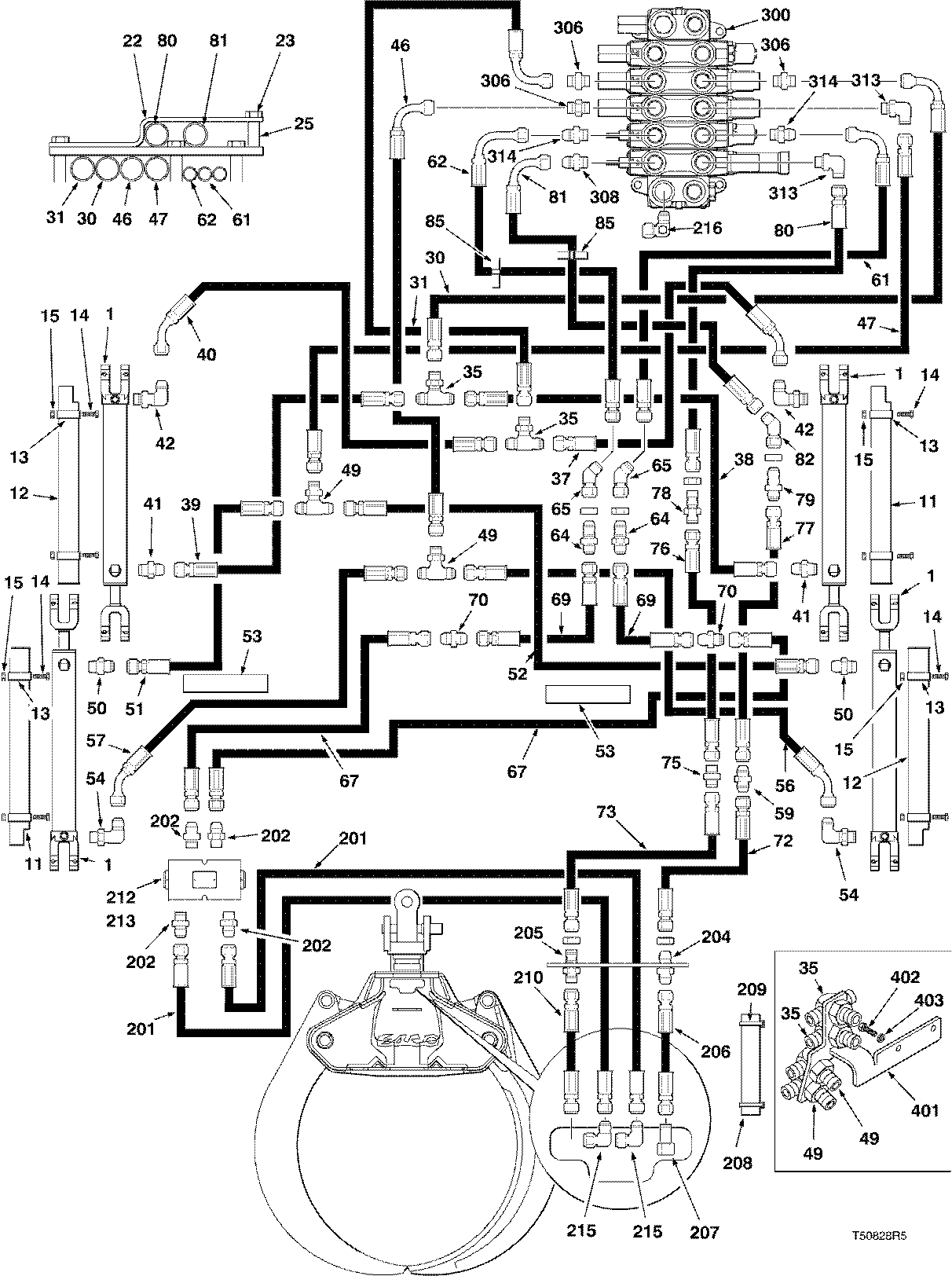

HYDRAULIC SYSTEM CARR. FRAME GRAPPLE D/A ESCO ( CE2001 - 974486) 2000-302/10 [2000-302/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	4	O-RING	-
11	827072400	2	COVER -	-
12	827061900	2	COVER -	-
13	826906300	8	BAND -	-
14	811700900	8	SCREW*M10X1.50-110 -	-
15	811268300	8	LOCKNUT*M10X1.5 -	-
22	F278875	1	BAR -	-
23	811031900	1	BOLT*M10X1.50-60 -	-
25	F279338	1	SPACER -	-
30	F120697	1	HOSE-HYD*.75 X 72 -	-
31	F120698	1	HOSE-HYD*.75 X 76 -	-
35	827318000	2	TEE-SPECIAL -	-
37	F120562	1	HOSE-HYD*.50 X 20 - (560)	-
38	811742400	1	HOSE-HYD*0.5X49 - (560)	-
39	811742200	1	HOSE-HYD*0.50X44 - (560)	-
40	811992300	1	HOSE-HYD*.50 X 14 - (560)	-
41	810490900	2	FITTING 1/2 MJIC 3/4 -	-
42	810292900	2	ELBOW-90 DEG. -	-
46	F120696	1	HOSE-HYD*.75 X 71 -	-
47	F120694	1	HOSE-HYD*.75 X 64 -	-
49	827318000	2	TEE-SPECIAL -	-
50	810490900	2	FITTING 1/2 MJIC 3/4 -	-
51	811248300	1	HOSE-HYD*0.5X84 - (560)	-
52	811421000	1	HOSE-HYD*0.5X87 - (560)	-
53	F283178	2	SLEEVE -	-
54	810292900	2	ELBOW-90 DEG. -	-
56	811099400	1	HOSE-HYD*0.50X61	-
57	810968800	1	HOSE-HYD*0.50X55 - (560)	-
59	810348700	1	FITTING -	-
61	F120699	1	HOSE-HYD*.38 X 75 -	-
62	F120701	1	HOSE-HYD*.38 X 80 -	-
64	810269500	2	ADAPTER	-
65	811675600	2	ELBOW-45 DEG.	-
67	812002600	2	HOSE-HYD* .38 X 60 -	-
69	810848200	2	HOSE-HYD*0.38X110 - (560)	-
70	810630200	2	FITTING -	-
72	811743600	1	HOSE-HYD* .50 X 81`` -	-
73	811761300	1	HOSE-HYD*0.75X83 -	-
75	811464300	1	FITTING -	-
76	811992000	1	HOSE-HYD*.75 X 110 - (560)	-
77	810582800	1	HOSE-HYD*0.5X110 - (560)	-
78	811634100	1	ADAPTER -	-
79	810328400	1	ADAPTER -	-
80	F120695	1	HOSE-HYD*.75 X 67 -	-
81	F120700	1	HOSE-HYD*.50 X 69 -	-
82	810466600	1	FITTING-45 DEG.	-
85	810654700	2	TIE STRAP -	-
201	F120492	2	HOSE-HYD*.38 X 71 -	-
202	810328600	4	FITTING 3/8 MJIC 3/8	-
204	810328400	1	ADAPTER -	-
205	811634100	1	ADAPTER -	-
206	811977800	1	HOSE-HYD* .50 X 54 -	-
207	811887700	1	ADAPTER -	-
208	826051700	1	SLEEVE	-
209	810654700	2	TIE STRAP -	-
210	811760200	1	HOSE-HYD*0.75X54 -	-
212	811939300	1	VALVE -	-
213	811706800	2	LOCKNUT*M6X1.00 -	-
215	810335500	2	ELBOW-90 DEG. -	-
216	810603300	1	PLUG	-
300	-------	1	O-RING	-
306	811439600	3	ADAPTER -	-
308	810490900	1	FITTING 1/2 MJIC 3/4 -	-
313	811437600	2	ELBOW-90 -	-
314	810425400	2	FITTING 3/8 MJIC 3/4	-
401	F279202	1	MOUNT -	-
402	811168900	2	BOLT*M10X1.50-90 -	-
403	810309900	2	Washer	-
-	843125300	2	CARTRIDGE -	-
-	841732200	1	REPAIR KIT - FOR ITEM 4	-
