Открытый узел

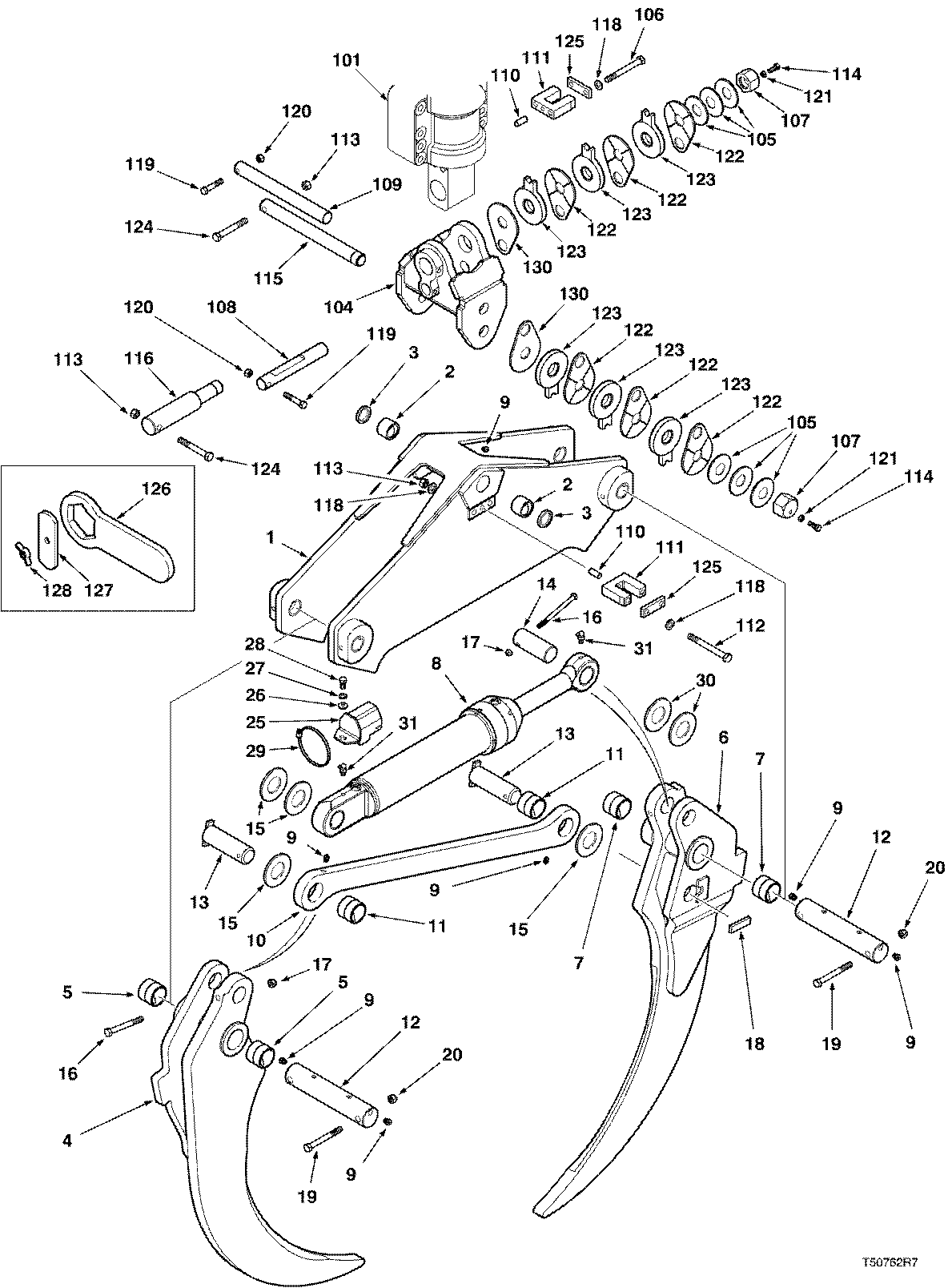

GRAPPLE ASSY TJ 105`` ( CE2001 - 985199) 4314-035/10 [4314-035/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826567000	1	BOX -	-
2	826554400	2	BUSHING -	-
3	811171600	2	WIPER-ROD -	-
4	824554900	1	TINE	-
5	826207600	2	BUSHING -	-
6	824814000	1	TINE	-
7	826207600	2	BUSHING -	-
8	811878400	1	CYLINDER - TO S/N 974094	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\VALVE SECTION - SEE VALVE ASSEMBLY\VALVE SECTION STEER ( AA5191 - CE7000) 2433-037/10
9	810000100	6	GREASE FITTING.N610	-
10	824802800	1	LINK	-
11	826207500	2	BUSHING -	-
12	826396200	2	PIN -	-
13	824553700	2	PIN	-
14	824553500	1	PIN	-
15	824553600	4	SPACER	-
16	810882700	2	HEX HEAD BOLT 1/2-13 UNC X 7	-
17	810669400	2	LOCKNUT*1/2-13UNC	-
18	850071100	1	FLAT	-
19	F120165	4	BOLT*M16X2.00-150 -	-
20	811268600	4	LOCKNUT*M16X2.0 -	-
25	F278157	1	GUARD -	-
26	810011600	1	WASHER*1/2	-
27	810002400	1	LOCKWASHER*1/2	-
28	810937800	1	BOLT*M12X1.75-25	-
29	811467500	1	Clamp	-
30	F282843	2	SPACER -	-
31	810044000	2	GREASE FIT*1/8-27PTF -	-
101	-------	1	O-RING	-
104	826204600	1	HANGER -	-
105	811171500	6	DISC - SPRING	-
106	810748300	2	BOLT3/4-16UNF6-1/2 -	-
107	826202300	2	NUT - SPECIAL	-
108	826202500	1	SHAFT - SNUBBER	-
109	826202600	1	SHAFT - LOWER SNUBBER	-
110	826290400	2	DOWEL PIN -	-
111	826419900	2	BRACKET -	-
112	811234300	2	BOLT*3/4-10UNC-7.50 -	-
113	810044600	4	LOCKNUT*3/4-10UNC	-
114	810410700	2	BOLT*1/2-20UNFX1-1/2	-
115	F280624	1	PIN - LOWER	-
116	F279871	1	PIN - UPPER	-
118	810002100	6	WASHER*3/4	-
119	810950700	2	BOLT*M16X2.00-90	-
120	811268600	2	LOCKNUT*M16X2.0 -	-
121	810668900	2	JAMNUT*1/2-20UNF	-
122	826203700	6	PLATE - REACTION	-
123	F280617	6	DISC -	-
124	810868900	2	BOLT3/4-10UNC6 -	-
125	826243900	2	PLATE -	-
126	826205700	1	WRENCH - SNUBBER	-
127	F278412	1	BAR -	-
128	811358900	1	WING NUT*M12X1.75 -	-
130	F279872	2	PLATE - REACTION	-
-	-	1	Part 58	-
-	F120979	1	CYLINDER - FROM S/N 974095	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\VALVE SECTION - SEE VALVE ASSEMBLY\VALVE SECTION STEER ( AA5191 - CE7000) 2433-037/10
-	-	1	Part 59	-
-	-	1	Part 57	-
-	F120764	1	BEARING -	-
-	827034200	1	GRAPPLE HEAD - ASSEMBLY- 105``	-

GRAPPLE ASSY TJ 105`` ( CE2001 - 985199) 4314-035/10 [4314-035/10]

Нет текстового описания
