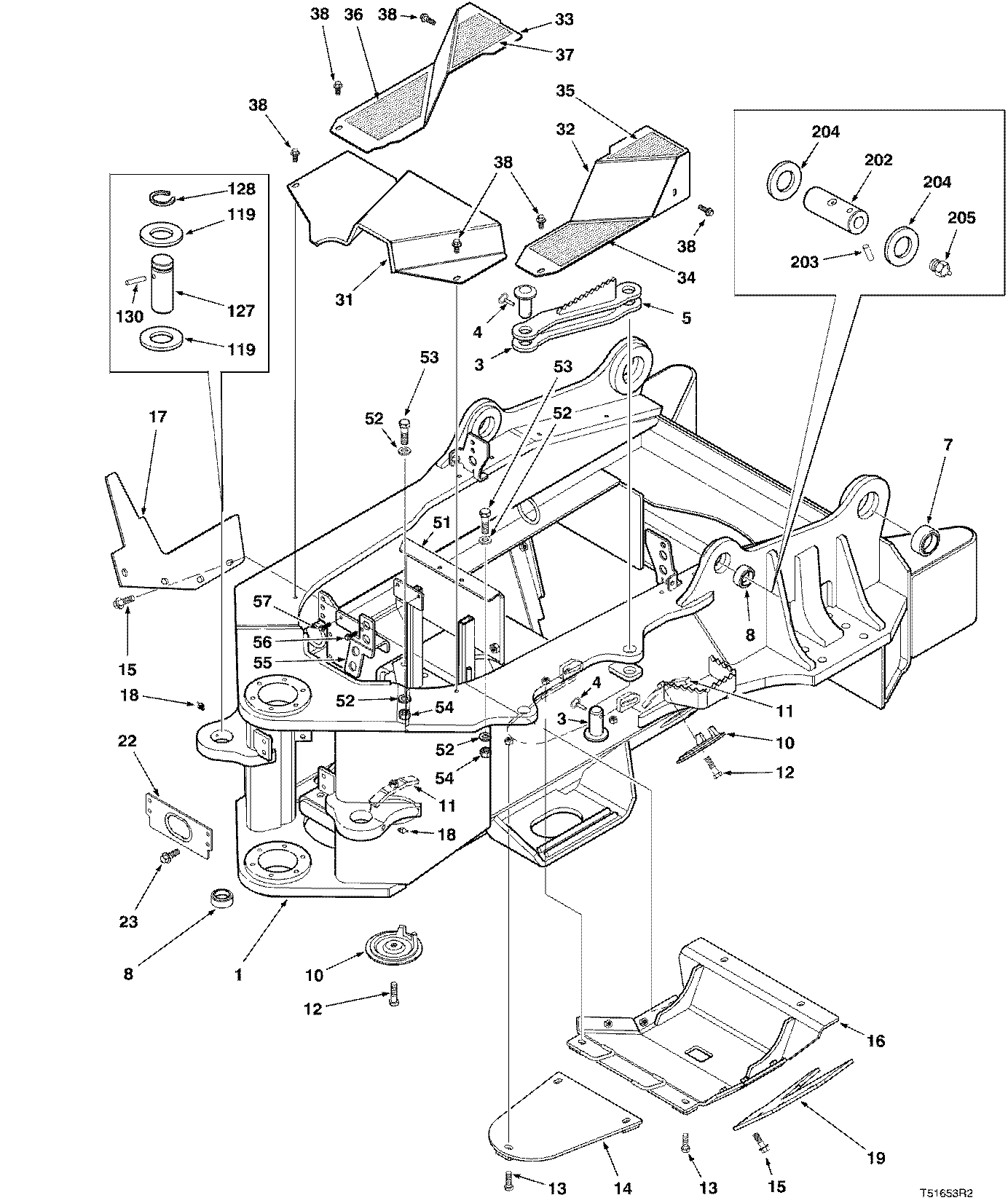

FRAME CARR GRAPPLE S/A ( 985207 - 10EC1033) 6210-119/10 [6210-119/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F287441	1	FRAME -	-
3	827010800	2	PIN -	-
4	811957400	2	LYNCH PIN -	-
5	827010500	1	Bar	-
7	F023424	2	SPHERICAL BEARING -	-
8	F015250	4	BEARING -	-
10	827056200	2	COVER -	-
11	826779400	2	BAR -	-
12	811704000	2	SCREW*M16X2.00-55 -	-
13	811703700	7	SCREW*M16X2.00-40mm -	-
14	F282626	1	COVER -	-
15	811703700	8	SCREW*M16X2.00-40mm -	-
16	F287586	1	COVER -	-
17	F288336	1	COVER - R.H	-
18	810000100	2	GREASE FITTING.N610	-
19	F288323	1	COVER - L.H	-
22	F287105	1	SUPPORT -	-
23	811701500	4	SCREW*M12X1.75-35 -	-
31	F288531	1	COVER -	-
32	F288569	1	COVER - LH	-
33	F288570	1	COVER - RH	-
34	F288705	1	TREAD - LH	-
35	F288706	1	TREAD - LH	-
36	F288707	1	TREAD - RH	-
37	F288708	1	TREAD - RH	-
38	811701300	6	SCREW*M12X1.75-25 -	-
51	F287124	1	SUPPORT - (NO WINCH)	-
52	810002100	4	WASHER*3/4	-
53	811181500	2	BOLT*M20X2.50-70 -	-
54	811337100	2	NUT*M20X2.50 -	-
55	F279202	1	MOUNT -	-
56	811699400	1	SCREW*M10X1.50-25mm -	-
57	811699600	1	SCREW*M10X1.50-35 -	-
119	F287238	4	Spacer	-
127	826913200	2	PIN -	-
128	811359900	2	RING -	-
130	811705800	2	Pin	-
202	827265800	2	Pin	-
203	811705800	2	Pin	-
204	F276883	4	SPACER-BLACK -	-
205	811017900	2	GREASE FITTING -	-
