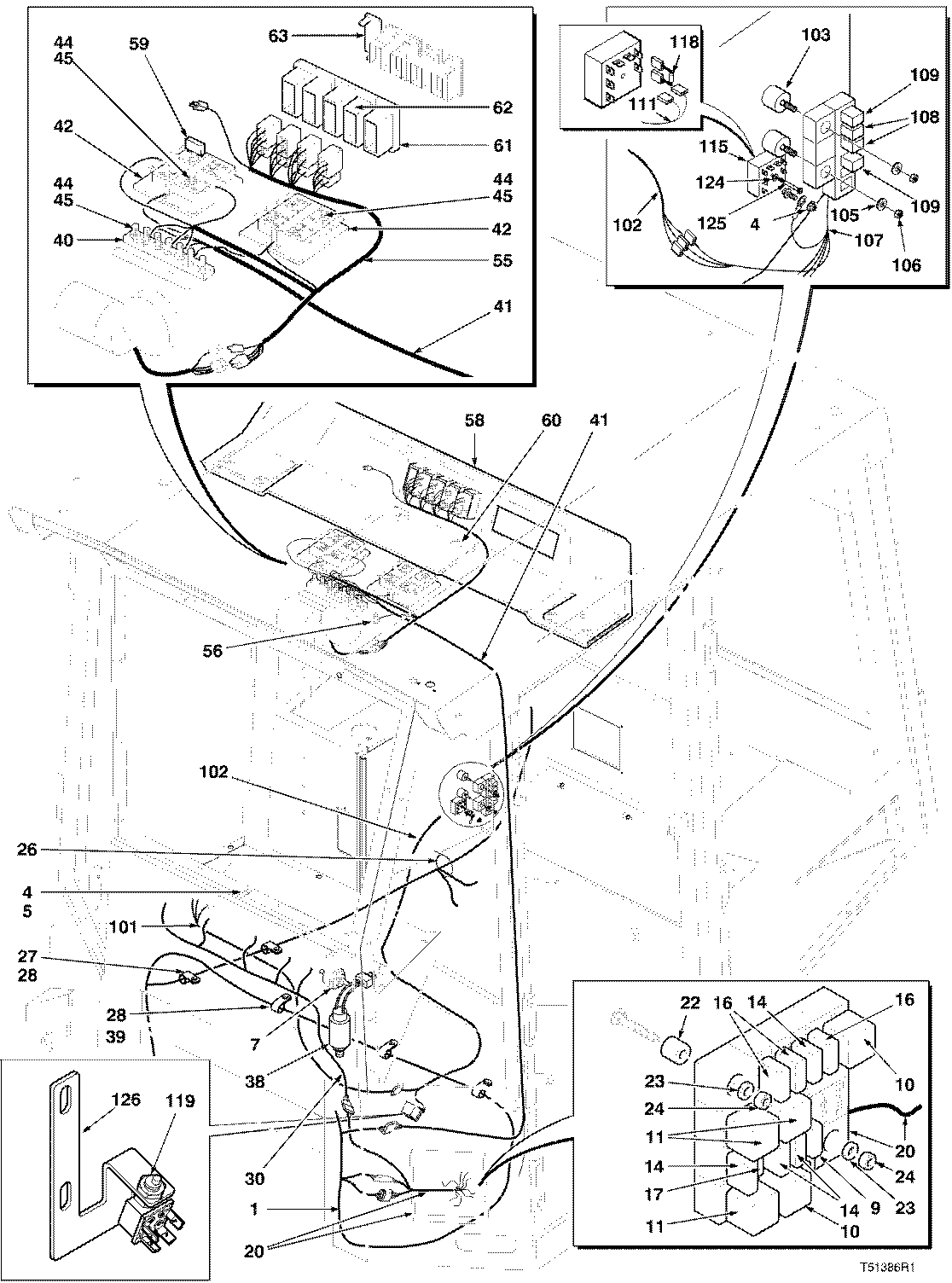

ELECTRICAL CAB SYSTEM ( 974398 - 974801) 3100-099/12 [3100-099/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F284568	1	HARNESS - MAIN-MONITOR	-
4	811268100	4	LOCKNUT*M6X1.0 -	-
5	810878100	3	WASHER*1/4	-
7	811240600	1	STUD -	-
9	811871500	1	CIRCUIT BREAKER - 20A	-
10	811828200	2	RELAY - 40 AMP	-
11	811828300	3	Relay	-
14	811871300	4	CIRCUIT BREAKER - 5 AMP	-
16	811830800	3	CIRCUIT BREAKER - 30 AMP	-
17	841899600	1	FUSE-10A -	-
20	F279398	1	HARNESS - FUSE PANEL	-
22	F120690	2	SPACER -	-
23	810878100	2	WASHER*1/4	-
24	811268100	2	LOCKNUT*M6X1.0 -	-
26	810402100	1	TIE WRAP -	-
27	810533500	2	CLAMP*1	-
28	811707000	5	LOCKNUT*M10X1.50 -	-
30	F284567	1	HARNESS - MONITOR	-
38	F122083	1	SWITCH-PRESSURE - DECLUTCH	-
39	810603600	3	CLAMP*1-1/8 -	-
40	811947400	1	Elec. Connector Terminal	-
41	827238700	1	HARNESS - DOOR POST	-
42	811813300	2	FUSE BLOCK -	-
44	841807000	6	LOCKNUT*M4X0.7 -	-
45	810663300	6	WASHER*8 -	-
55	827238800	1	HARNESS - ROOF CONSOLE	-
56	811706800	1	LOCKNUT*M6X1.00 -	-
58	-------	1	O-RING	-
59	811871300	1	CIRCUIT BREAKER - 5 AMP	-
60	811952600	6	SCREW*METRIC 6X1.00 -	-
61	811866900	2	Box	-
62	811866800	3	Box	-
63	811866700	1	Plate	-
101	F283479	1	HARNESS - INTERLOCK - INSTRUMENTS	-
102	F283480	1	HARNESS - INTERLOCK - MAIN	-
103	F121154	2	SPACER -	-
105	810878100	2	WASHER*1/4	-
106	811268100	2	LOCKNUT*M6X1.0 -	-
107	F283996	1	HARNESS - EGS INTERLOCK	-
108	F121157	2	RELAY - 15 AMP	-
109	F121158	2	RELAY	-
111	F284050	1	HARNESS -	-
115	F121263	1	MODULE - TIMING	-
118	F284041	1	HARNESS - TIMER RESISTOR	-
119	811905800	1	SWITCH - STOP LAMP	-
124	810663300	1	WASHER*8 -	-
125	811371800	1	SCREW, M4X0.70X40	-
126	F284051	1	Bracket	-
-	-	1	Part 49	-
-	-	1	Part 50	-

ELECTRICAL CAB SYSTEM ( 974398 - 974801) 3100-099/12 [3100-099/12]

Нет текстового описания
