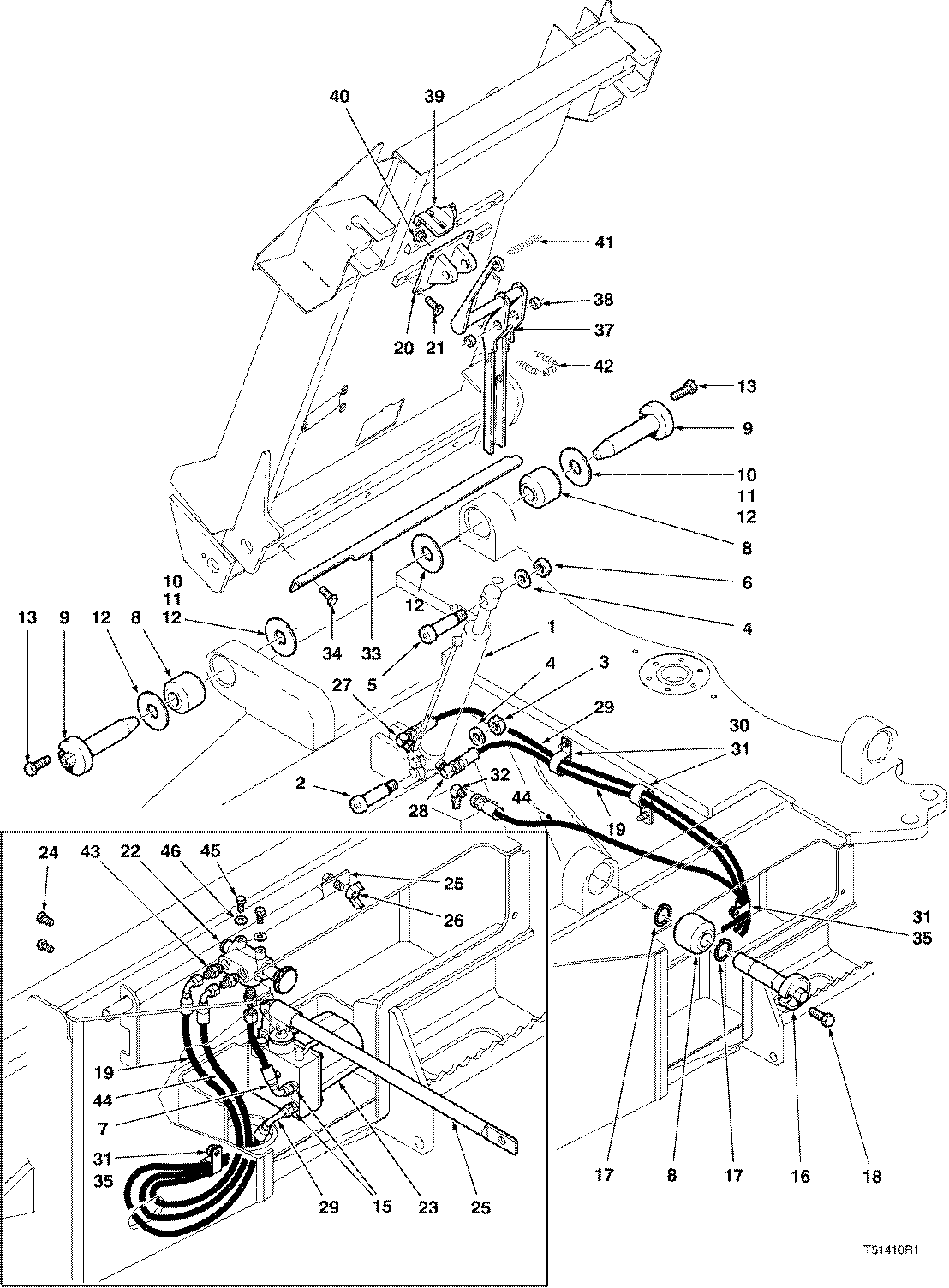

CAB MOUNT & TILT ( 974802 - 10EC1078) 6151-014/10 [6151-014/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811997500	1	SCREW*M16X2.00X80 -	-
3	811707200	1	LOCKNUT*M16X2.00 -	-
4	810002100	2	WASHER*3/4	-
5	811997500	1	SCREW*M16X2.00X80 -	-
6	811707200	1	LOCKNUT*M16X2.00 -	-
7	F121326	1	HOSE-HYD*.25 X 8 -	-
8	F122835	4	BUSHING -	-
9	827284800	2	PIN -	-
10	827358000	2	Solid Shim	-
11	827357900	2	SHIM-0.0598 -	-
12	827357800	8	SHIM-0.1196 -	-
13	811701500	2	SCREW*M12X1.75-35 -	-
15	810334300	2	ADAPTER	-
16	827356300	2	PIN -	-
17	810612800	4	RETAINING RING	-
18	811701600	2	SCREW*M12X1.75-40 -	-
19	811893100	1	HOSE-HYD*.25 X 98 -	-
20	F277680	1	BRACKET -	-
21	F121050	4	BOLT -	-
22	F121307	1	VALVE - SELECTOR	-
23	811975100	1	Pump	-
24	840799300	2	BOLT*3/8-16UNCX3/4	-
25	827022700	1	Handle	-
26	811358900	1	WING NUT*M12X1.75 -	-
27	810057600	1	ELBOW-90 DEG. -	-
28	810917500	1	Elbow Fitting	-
29	F122003	1	HOSE HYD*.25X90 -	-
30	810533500	2	CLAMP*1	-
31	811707000	4	LOCKNUT*M10X1.50 -	-
32	810917500	1	Elbow Fitting	-
33	827070100	1	GUARD -	-
34	811699200	3	SCREW*M10X1.50-16 -	-
35	F004423	2	Hose Clamp	-
37	F278545	1	SUPPORT	-
38	F277674	2	BUSHING -	-
39	F278288	1	PLATE -	-
40	811706800	2	LOCKNUT*M6X1.00 -	-
41	F120257	1	SPRING -	-
42	F120258	1	SPRING -	-
43	811539200	3	ADAPTOR -	-
44	811891100	1	HOSE-HYD*.25 - TO TRANS. BRAKE MANIFOLD	-
45	810101900	2	BOLT*5/16-18UNCX3/4	-
46	810768000	2	WASHER*5/16	-
-	843166700	1	RESERVOIR-SMALL -	-
-	843166600	1	BEAM-LINK ASSY -	-
-	843166500	1	INSERT ASSY -	-

CAB MOUNT & TILT ( 974802 - 10EC1078) 6151-014/10 [6151-014/10]
