Открытый узел

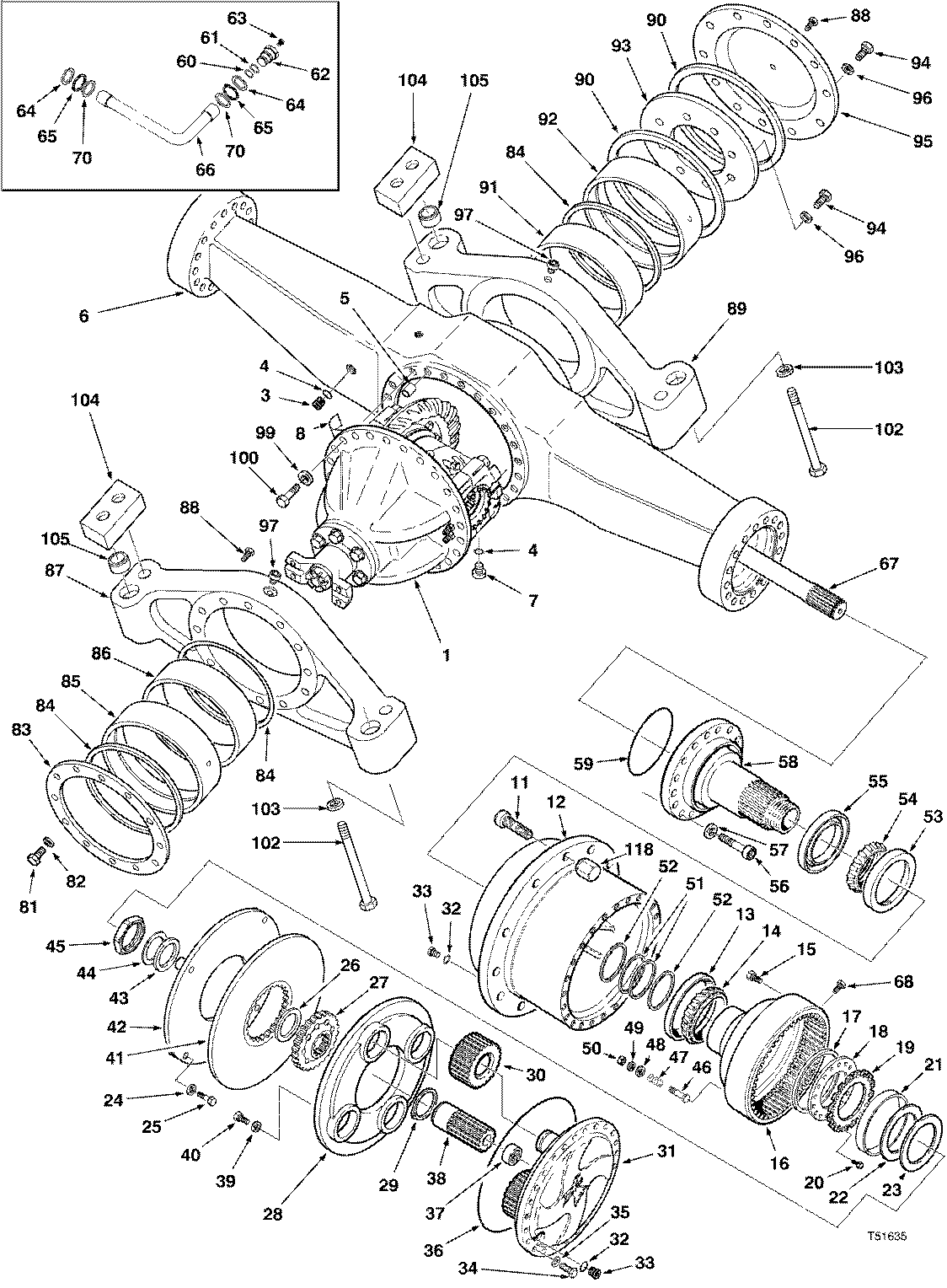

AXLE ASSY GRAPPLE FRONT 36R92 TW136D ( 962011 - 962015) 5132-026/10 [5132-026/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\VALVE SECTION - SEE VALVE ASSEMBLY\VALVE SECTION STEER ( AA5191 - CE7000) 2433-037/10
3	F432940	1	PLUG -	-
4	F432305	2	O-RING -	-
5	F432309	1	PIN M12 X 40 -	-
6	F432986	1	AXLE HOUSING -	-
7	F433748	1	PLUG -	-
8	F433749	1	SEAL -	-
10	F432987	1	BOLT -	-
11	F433242	20	STUD -	-
12	F432988	2	WHEEL HUB -	-
13	841622400	2	BEARING-CUP - OUTER	-
14	841622500	2	BEARING-CONE - OUTER	-
15	F432989	2	BLEEDER SCREW -	-
16	F434334	2	GEAR, RING -	-
17	F432991	2	GASKET -	-
18	F432992	2	COVER -	-
19	F434330	2	RETAINER-SPINDLE NUT -	-
20	F015244	32	BOLT*M8X25 -	-
21	F432993	2	PISTON -	-
22	F432994	2	GASKET -	-
23	F432995	2	RING -	-
24	F432319	8	LOCKWASHER M13 -	-
25	841803100	8	BOLT*M8X20 -	-
26	F432996	2	WASHER - FRICTION	-
27	F432997	2	TUBE - GUIDE	-
28	F432998	2	BRAKE DISC - INTERMEDIATE	-
29	F432316	2	RETAINING RING - METRIC	-
30	843037100	8	GEAR -	-
31	F432999	2	CARRIER - PLANET GEAR	-
32	F432305	4	O-RING -	-
33	F433747	4	PLUG -	-
34	842527700	48	BOLT*M16-2.00X40 -	-
35	F432317	48	LOCKWASHER M17 -	-
36	F432314	2	O-RING - PLANET CARR	-
37	843037400	2	WASHER-THRUST*METRIC -	-
38	F433001	2	PINION -	-
39	F432320	8	LOCKWASHER M24 -	-
40	842058200	8	BOLT*M16X35 -	-
41	F433002	2	BRAKE DISC -	-
42	F433003	2	BRAKE DISC - INTERMEDIATE	-
43	F433004	2	BACKUP RING -	-
44	F433005	2	GASKET -	-
45	F434222	2	NUT*METRIC M100 - SPINDLE	-
46	F433006	8	PIN -	-
47	F433007	8	SPRING -	-
48	F433008	8	WASHER -	-
49	F432318	8	WASHER M8,4 -	-
50	811063700	8	NUT HEX-M8X1.25 -	-
51	F433009	4	GASKET -	-
52	F433010	4	BACKUP RING -	-
53	840692000	2	BEARING CUP	-
54	843037700	2	BEARING CONE	-
55	F432321	2	SEAL	-
56	841806100	36	BOLT*M20X90 -	-
57	F432311	36	LOCKWASHER M30 -	-
58	F433011	2	SPINDLE -	-
59	F432315	2	O-RING -	-
60	843099900	2	O-Ring	-
61	F433012	2	O-RING -	-
62	F433013	2	ADAPTOR -	-
63	F433014	2	PLUG -	-
64	F433994	4	CIRCLIP -	-
65	F433016	4	CIRCLIP -	-
66	F433017	2	TUBE -	-
67	843099400	2	SHAFT-AXLE -	-
68	F433018	2	PLUG -	-
69	F433019	2	PLUG -	-
70	F433020	4	SEAL RING -	-
81	F013831	12	BOLT*M12 X 25 -	-
82	F433021	12	WASHER -	-
83	F434225	1	RING -	-
84	F434226	3	SEAL -	-
85	F434227	1	RING -	-
86	F434228	1	BUSHING -	-
87	F434229	1	TRUNION -	-
88	F433368	2	VENT -	-
89	F434230	1	TRUNION -	-
90	F434231	2	WASHER -	-
91	F434232	1	BUSHING -	-
92	F434233	1	BUSHING -	-
93	F433024	1	RING -	-
94	842527700	20	BOLT*M16-2.00X40 -	-
95	F433033	1	COVER -	-
96	F432320	20	LOCKWASHER M24 -	-
97	F433034	2	PLUG -	-
98	843163500	1	PLUG -	-
99	843162600	24	WASHER*METRIC 14mm -	-
100	F432310	24	BOLT M14 X 60 -	-
102	-------	1	O-RING	-
103	-------	1	O-RING	-
104	826991500	4	BLOCK -	-
105	F284913	4	DOWEL -	-
118	826918700	20	NUT*SPECIAL -	-
A	812000800	2	AXLE-TW114D - TW136	-
-	F433995	1	COVER - (FROM AXLE S/N T-1TA-604242)	-
-	F433376	2	VENT -	-
-	F433992	2	SPINDLE - (FROM AXLE S/N T-1TA-605171)	-
-	F433993	2	SPACER - (FROM AXLE S/N T-1TA-605171)	-

AXLE ASSY GRAPPLE FRONT 36R92 TW136D ( 962011 - 962015) 5132-026/10 [5132-026/10]

Нет текстового описания
