ARCH SINGLE ( 985207 - 10EC1078) 4311-024/10 [4311-024/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

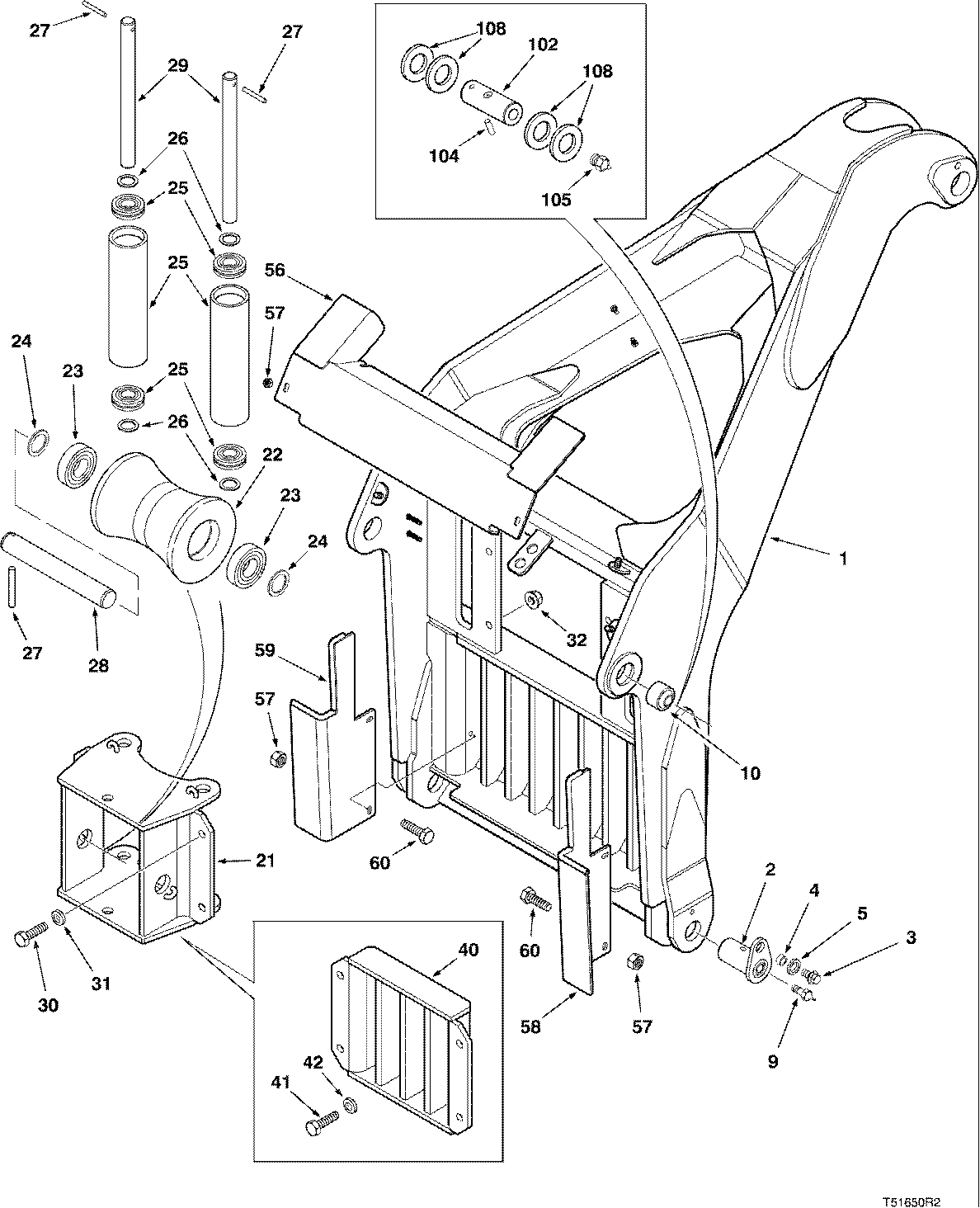

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F287802	1	ARCH -	-
2	827265900	2	PIN -	-
3	811360400	2	BOLT*M16X2.00-35 -	-
4	826945800	2	SPACER -	-
5	810000500	2	WASHER*5/8	-
9	811017900	2	GREASE FITTING -	-
10	F015250	2	BEARING -	-
21	F285734	1	FAIRLEAD -	-
22	826721000	1	ROLLER	-
23	810895600	2	BEARING	-
24	821537600	2	SPACER	-
25	824329900	2	ROLLER	-
26	810001600	4	SPACER	-
27	811705800	3	Pin	-
28	826752700	1	SHAFT -	-
29	826752800	2	SHAFT -	-
30	811215300	4	BOLT*M20X2.50-65 -	-
31	810183200	4	Washer	-
32	811706700	4	LOCKNUT*M20X2.50 -	-
40	F285737	1	GRILL -	-
41	811215300	4	BOLT*M20X2.50-65 -	-
42	810183200	4	Washer	-
56	F287897	1	GUARD -	-
57	811707100	8	LOCKNUT*M12X1.75 -	-
58	F288807	1	WELD`T-GUARD - L.H	-
59	F288808	1	WELD`T-GUARD - R.H	-
60	811701600	4	SCREW*M12X1.75-40 -	-
102	827265800	2	Pin	-
103	811705800	2	Pin	-
105	811017900	2	GREASE FITTING -	-
108	821602800	8	WASHER	-
-	-	1	Part 32	-
-	-	1	Part 33	-
