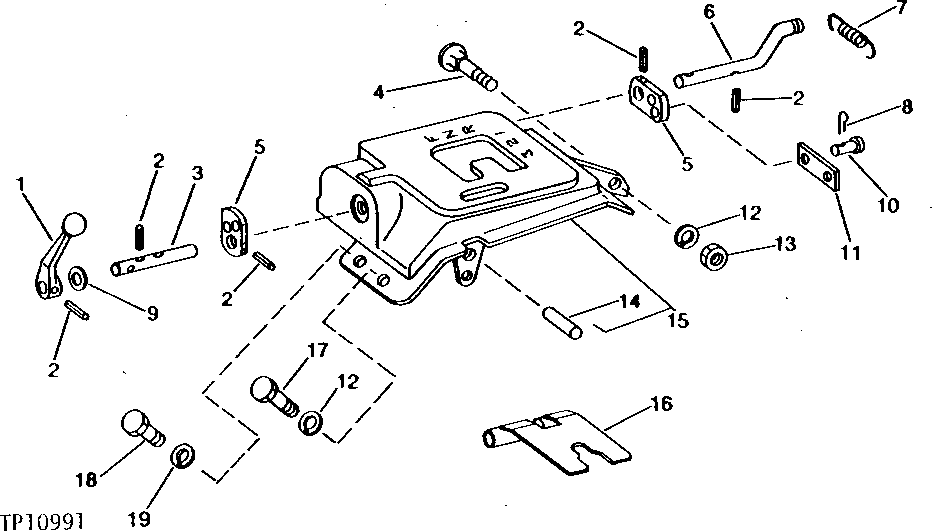

QUADRANT SPEED CONTROL AND NEUTRAL LOCK [01C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T41402	1	LEVER	-
2	34H58	5	Spring Pin	5/32" X 7/8"
3	T41415	1	PIN FASTENER	-
3	24H41	1	WASHER	13/32" X 3/4" X 0.035"
4	03H1557	1	Bolt	3/8" X 1-1/4"
5	T41416	2	BELLCRANK	-
6	T41414	1	ROD	-
7	R31877	1	Spring	-
8	11M7077	2	Cotter Pin	1.600 X 25 MM
9	24H1306	1	Washer	13/32" X 1" X 0.035"
9	24H1307	1	Washer	13/32" X 1" X 1/16"
10	U42845	2	Pin Fastener	-
11	T41417	1	STRAP	-
12	12H304	2	Lock Washer	3/8"
13	14H812	1	NUT	3/8"
14	R44394	1	Needle Roller	-
15	AT40385	1	QUADRANT	-
16	AT40386	1	PLATE	-
16	28H2497	1	Spacer	0.423" X 0.675" X 5/8", SHIM
16	28H3377	1	Bushing	0.423" X 0.675" X 1-3/4", SPACER
17	19H3342	1	CAP SCREW	3/8" X 1-3/8"
18	19H2284	1	Cap Screw	3/8" X 7/8"
19	24H1305	1	Washer	-

QUADRANT SPEED CONTROL AND NEUTRAL LOCK [01C07]
