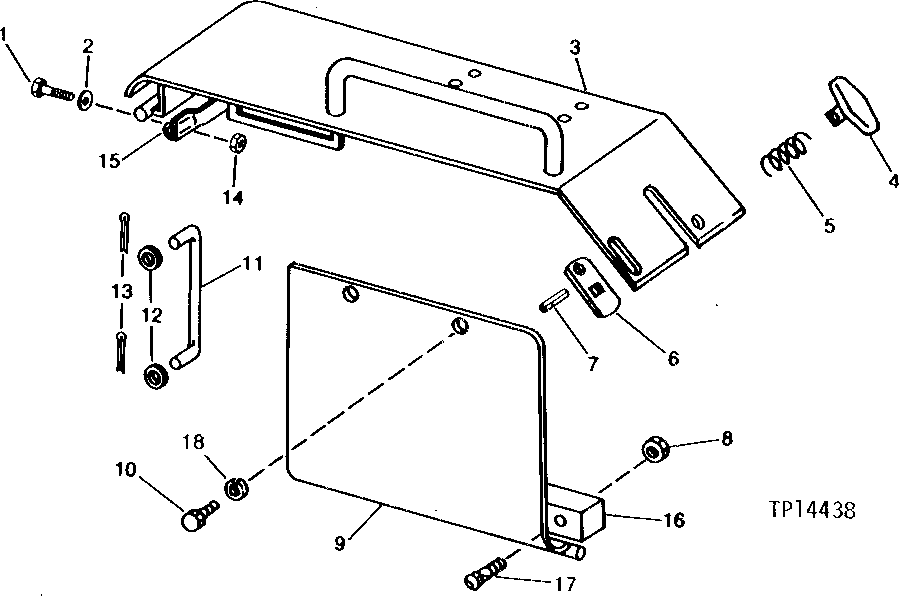

LOADER RESERVOIR COVER AND DOOR [02E25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2676	2	Cap Screw	3/8" X 1"
2	24H1306	2	Washer	13/32" X 1" X 0.035"
3	AT82754	1	COVER	-
4	T31501	1	KNOB	-
5	T14057	1	SPRING	-
6	AT30641	1	PLATE	-
7	34H266	1	Spring Pin	5/32" X 1"
8	14H812	2	NUT	3/8"
9	24H1682	2	Washer	13/32" X 7/8" X 0.120", (VALVE COMPARTMENT DOOR TO RESERVOIR)
9	U16981	1	DOOR	-
10	19H1648	2	Cap Screw	3/8" X 3/4"
11	T24154	1	PIN FASTENER	-
12	24M7096	2	Washer	0.413" X 0.709" X 0.063"
13	11M7081	2	Cotter Pin	2.500 X 20 MM
14	14H1076	2	Nut	3/8"
15	AT79866	1	HINGE	-
16	U16984	1	STRAP	-
17	19H2676	2	Cap Screw	3/8" X 1"
18	24H1306	2	Washer	13/32" X 1" X 0.035"

LOADER RESERVOIR COVER AND DOOR [02E25]
