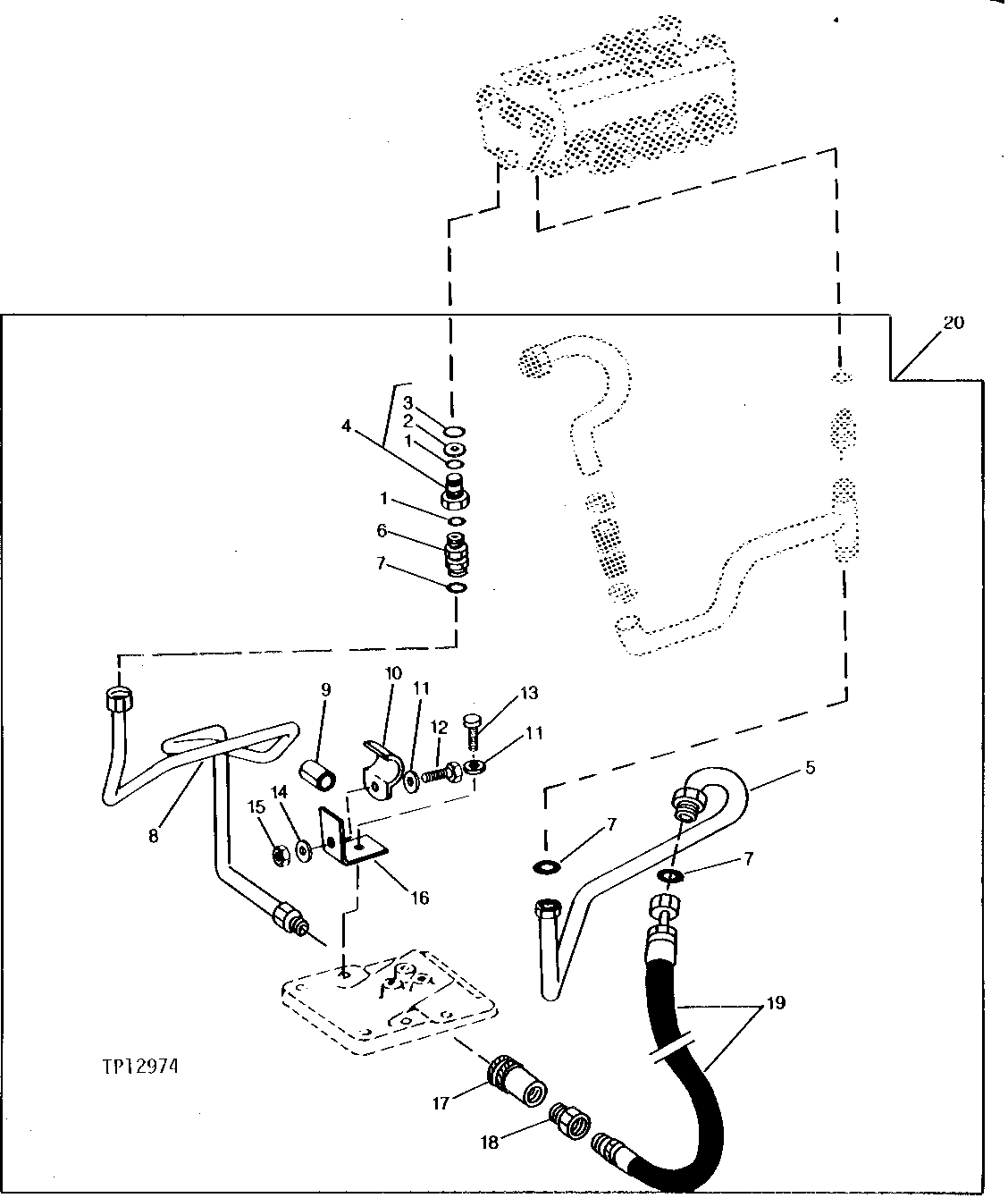

LOADER CONTROL VALVE OIL LINES AND FITTINGS - QUICK-COUPLERS TO BACKHOE [02F05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	U15242	1	O-RING	-
3	U43313	1	BACK-UP RING	-
4	AT63185	1	PLUG	-
5	AT104671	1	OIL LINE	BACKHOE RETURN, (SUB FOR AT81571)
6	38H1164	1	Adapter Fitting	-
7	T76938	3	O-Ring	-
8	AT104776	1	OIL LINE	PRESSURE, (SUB FOR AT81572)
9	T37808	2	ISOLATOR	-
10	U15939	2	Clamp	(SUB FOR U13667)
11	24H1305	4	Washer	13/32" X 13/16" X 0.065"
12	19H2676	2	Cap Screw	3/8" X 1"
13	19H3031	2	Cap Screw	3/8" X 2-1/2"
14	12H304	2	Lock Washer	3/8"
15	14H1076	2	Nut	3/8"
16	T56801	1	ANGLE	-
16	N126384	1	ANGLE	(CLAMP TO TRANSMISSION COVER, RETURN LINE, REAR MOST LEFT SIDE CAPSCREW)
17	AT39581	1	HYDR. QUICK COUPLER SOCKET	-
18	AT33970	1	HYDR. QUICK COUPLER PLUG	-
19	AT81866	1	HYDRAULIC HOSE - FABRICATE	1" X 1 095 MM (43") X 1-7/16"
20	-	1	Part 21	(AT83485 NO LONGER AVAILABLE)

LOADER CONTROL VALVE OIL LINES AND FITTINGS - QUICK-COUPLERS TO BACKHOE [02F05]
