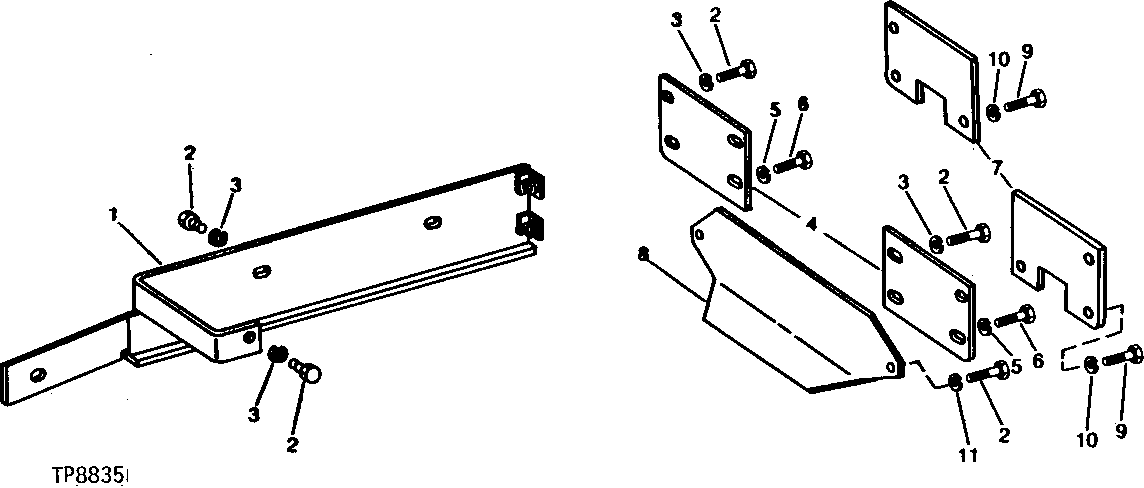

FENDER SHIELD, REAR COVER AND EXTENSION [02A25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT75999	1	SHIELD	-
1	AT39217	1	SHIELD	L.H. FENDER
2	19H3472	14	Cap Screw	5/8" X 9-3/4"
3	24H1625	6	Washer	17/32" X 1" X 0.120"
4	T74202	2	COVER	(USED WITHOUT REAR-MOUNTED EQUIPMENT)
5	12H301	1	Lock Washer	-
5	24H1625	1	Washer	17/32" X 1" X 0.120", (USE WITH R.H. FENDER)
6	19H2716	2	Cap Screw	3/4" X 1-1/2"
7	AT71717	1	COVER	-
7	T55556	2	COVER	(USED WITH REAR-MOUNTED EQUIPMENT)
8	T38201	1	SHIELD	-
9	19H2284	2	Cap Screw	3/8" X 7/8", (LEFT AND RIGHT FENDER SHIELD TO FENDER SUPPORT BRACKET)
10	12H301	4	Lock Washer	1/2"
11	12H236	2	Lock Washer	3/4"

FENDER SHIELD, REAR COVER AND EXTENSION [02A25]
