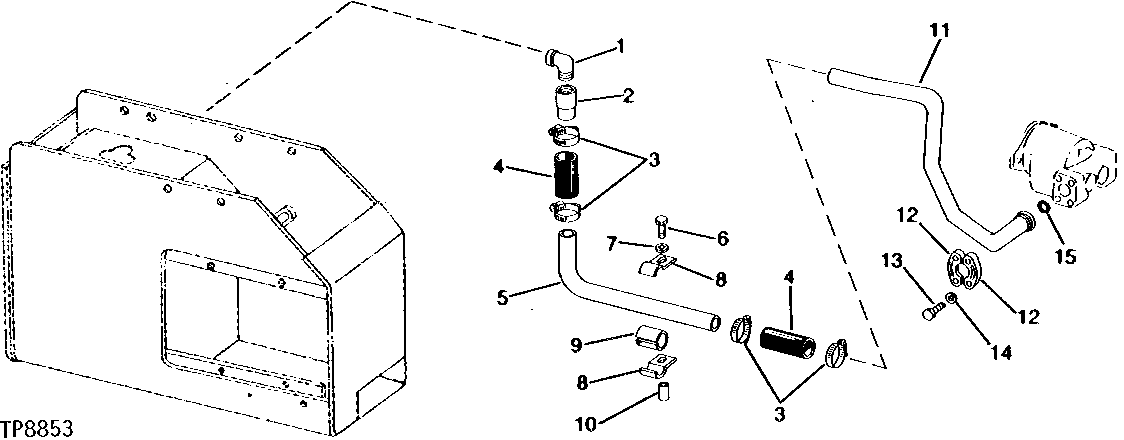

OIL LINES AND FITTINGS-RETURN CIRCUIT [02E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H112	1	ELBOW FITTING	1-1/4"
2	U17211	1	HOSE FITTING	-
3	AR21999	4	Hose Clamp	(SUB FOR AR21840)
4	U17214	2	HYDRAULIC HOSE - FABRICATE	102 MM LONG (1-1/2" X 4")
5	T41122	1	LINE	-
6	19H2473	1	Cap Screw	1/2" X 1-3/4"
7	12H301	1	Lock Washer	1/2"
8	T41899	2	CLAMP	-
9	T37807	1	ISOLATOR	-
10	28H1909	1	SPACER	0.622" X 0.840" X 13/16"
11	AT104365	1	OIL LINE	(SUB FOR AT39893)
12	R29867	2	Flange Fitting	-
13	19H3205	4	Cap Screw	7/16" X 1-1/2"
14	12H293	4	Lock Washer	7/16"
15	U10289	1	O-Ring	-

OIL LINES AND FITTINGS-RETURN CIRCUIT [02E15]
