Открытый узел

FRONT TRACK IDLER [01A24]

FRONT TRACK IDLER [01A24]

FRONT TRACK IDLER [01A24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

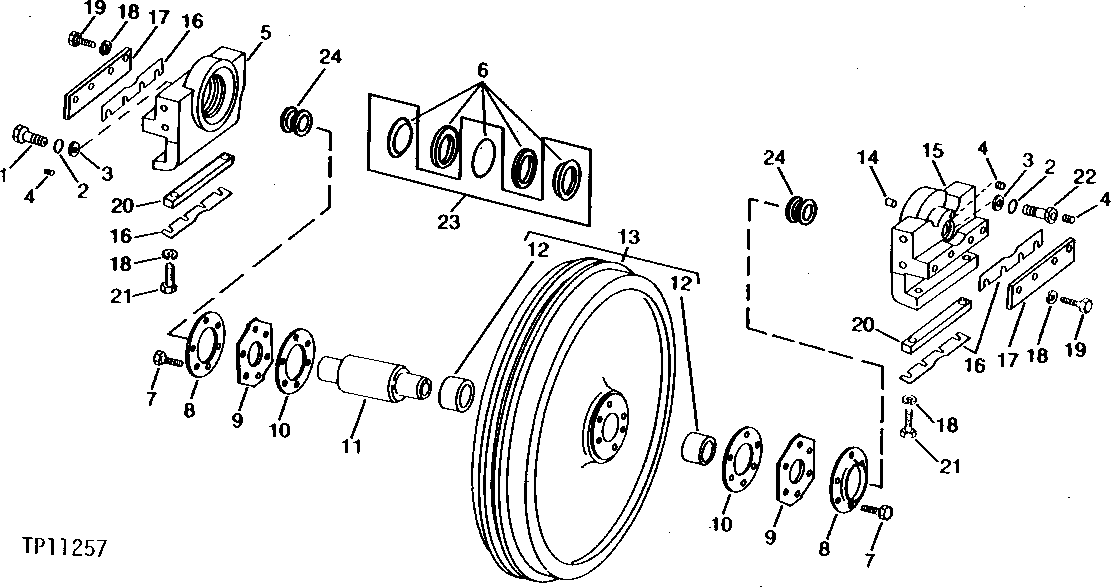

FRONT TRACK IDLER [01A24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3674	1	Cap Screw	HS, SAE 8, 3/4" X 1-3/4"
2	N231749	2	Washer	(SUB FOR T33089)
3	T16752	2	O-RING	-
4	R21630	3	PIPE PLUG	(SUB FOR P45808)
5	-	1	Part 5	(INSIDE) (SUB T38807 AND R21630)
6	AT42553	2	SEAL KIT	(SUB AT135802)
7	19H2923	12	Screw	3/8" X 1"
8	T33367	2	RING	-
9	T59942	2	PLATE	(SUB FOR T33366)
10	T38969	2	GASKET	0.30 MM (.012")
11	T40826	1	SHAFT	-
12	T23880	2	BUSHING	-
13	AT125348	1	ROLLER SHELL	FRONT, (MARKED T33365) (SUB FOR AT32571)
14	T13381	1	DOWEL PIN	-
15	T38807	1	BRACKET	(OUTSIDE)
16	T20697	1	SHIM	0.76 MM (.030") (FOR IDLER GUIDE AND IDLER BRACKET)
17	T112813	4	GUIDE	(SUB FOR T20695)
18	12H301	24	Lock Washer	1/2"
19	19H2898	16	Cap Screw	1/2" X 1-1/4"
20	T20696	4	Strap	-
21	19H3579	8	Cap Screw	1/2" X 1-3/8"
22	T126352	1	BOLT	(SUB FOR T77122 AND T121498, THIS APPLICATION) (SUB FOR T105366) (WHEN SUBBED FOR T77122, ALSO ORDER T105368 AND R28782)
22	T105368	1	Fitting Plug	-
22	R28782	1	O-Ring	-
23	AT31133	1	SEAL KIT	(USED FOR SERVICING AT42553) (INCLUDES RETAINER RING AND TWO WASHERS) (SUB AT135802)
24	AT135802	2	SEAL	(SUB FOR AT78942, AT78941 AND AT71677)
