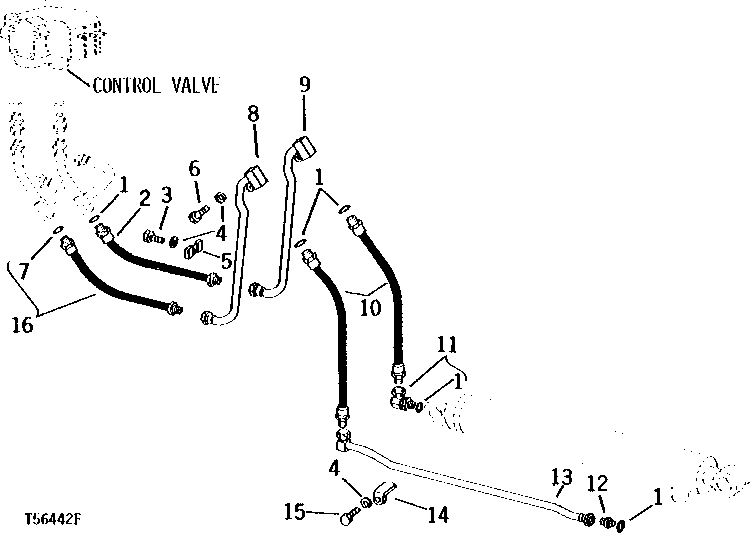

OIL LINES AND FITTINGS (RIGHT BOOM CYLINDER TO CONTROL VALVE) [02E25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	5	O-Ring	-
2	AT39887	1	HYDRAULIC HOSE - FABRICATE	419 MM LONG (3/4" X 16.5" X 1-1/16")
3	19H2633	2	Cap Screw	3/8" X 1-1/2"
4	12H304	4	Lock Washer	3/8"
5	U13055	2	CLAMP	-
6	19H3239	1	Cap Screw	3/8" X 1-1/4"
7	U12547	1	O-Ring	(SUB FOR F3171R)
8	AT46531	1	OIL LINE	(SUB FOR AT39870)
9	AT46530	1	OIL LINE	(SUB FOR AT39869)
10	AT31964	2	HYDRAULIC HOSE - FABRICATE	533 MM LONG (3/4" X 21")
11	AU12366	1	ELBOW FITTING	-
12	T32690	1	THREADED NIPPLE	-
13	AT32585	1	OIL LINE	-
14	T32691	1	ANGLE	-
15	19H2021	1	Cap Screw	3/8" X 5/8"
16	AT39888	1	HYDRAULIC HOSE - FABRICATE	464 MM LONG (3/4" X 18.25" X 1-1/16")

OIL LINES AND FITTINGS (RIGHT BOOM CYLINDER TO CONTROL VALVE) [02E25]
