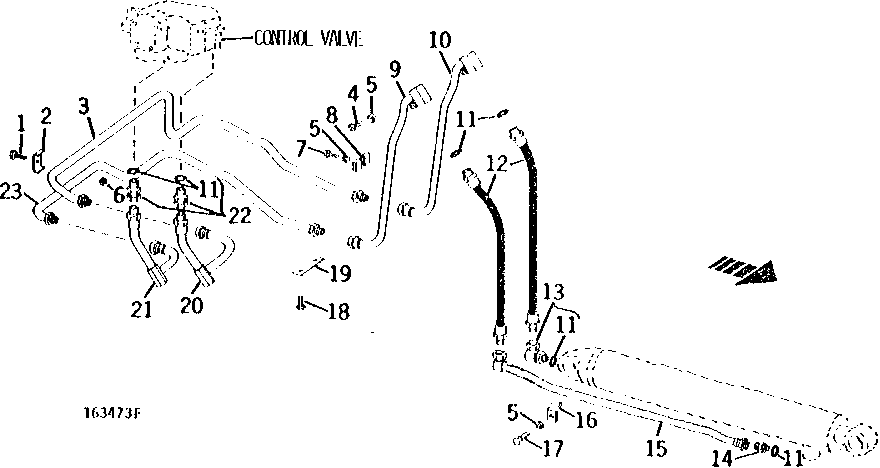

OIL LINES AND FITTINGS (LEFT BOOM CYLINDER TO CONTROL VALVE) [02F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1726	1	Cap Screw	3/8" X 2-1/4"
2	U40398	1	Clamp	-
3	AT39889	1	TUBE	-
4	19H3239	1	Cap Screw	3/8" X 1-1/4"
5	12H304	4	Lock Washer	3/8"
6	T11234	1	Lock Nut	-
7	19H2633	2	Cap Screw	3/8" X 1-1/2"
8	U13055	2	CLAMP	-
9	AT46529	1	OIL LINE	(SUB FOR AT39874)
10	AT46528	1	TUBE	(SUB FOR AT39873)
11	U12547	6	O-Ring	-
12	AT31964	2	HYDRAULIC HOSE - FABRICATE	533 MM LONG (3/4" X 21")
13	AU12366	1	ELBOW FITTING	-
14	T32690	1	THREADED NIPPLE	-
15	AT32585	1	OIL LINE	-
16	T32691	1	ANGLE	-
17	19H2021	1	Cap Screw	3/8" X 5/8"
18	19H1726	2	Cap Screw	3/8" X 2-1/4"
19	T41121	1	STRAP	-
20	AT39883	1	TUBE	-
21	AT39884	1	TUBE	-
22	AU14300	2	ADAPTER	1" X 1-1/16"
23	AT39892	1	OIL LINE	-

OIL LINES AND FITTINGS (LEFT BOOM CYLINDER TO CONTROL VALVE) [02F01]
