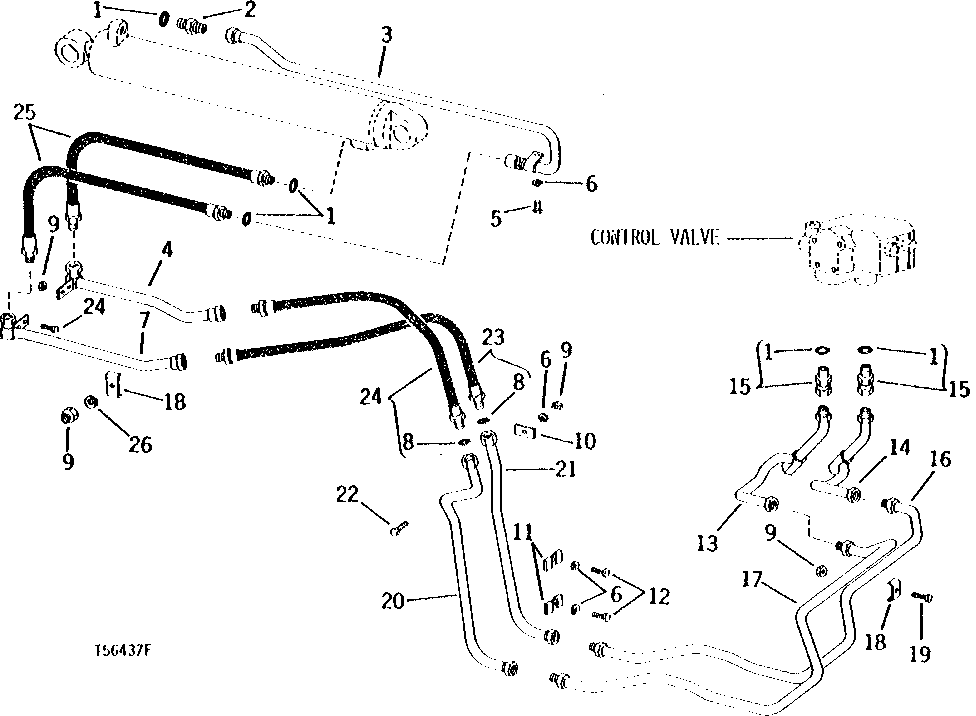

LEFT BUCKET CYLINDER TO CONTROL VALVE HYDRAULICS [02E24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	5	O-Ring	-
2	T32690	1	THREADED NIPPLE	-
3	AT31954	1	OIL LINE	-
4	AT39881	1	TUBE	-
5	19H2021	1	Cap Screw	3/8" X 5/8"
6	12H304	4	Lock Washer	3/8"
7	AT39882	1	TUBE	-
8	U12547	1	O-Ring	(SUB FOR F3171R)
9	T11234	4	Lock Nut	-
10	T41119	1	STRAP	-
11	U13055	2	CLAMP	-
12	19H2633	2	Cap Screw	3/8" X 1-1/2"
13	AT39886	1	TUBE	-
14	AT39885	1	TUBE	-
15	AU14300	2	ADAPTER	1" X 1-1/16"
16	AT39891	1	TUBE	-
17	AT39890	1	TUBE	-
18	U40398	2	Clamp	-
19	19H1726	1	Cap Screw	3/8" X 2-1/4"
20	AT39875	1	OIL LINE	-
21	AT39876	1	OIL LINE	-
22	19H3065	1	Cap Screw	3/8" X 2"
23	AT39878	1	HYDRAULIC HOSE - FABRICATE	673.1 MM (3/4" X 26.5" X 1-1/16")
24	AT39877	1	HYDRAULIC HOSE - FABRICATE	800.1 MM (3/4" X 31.5" X 1-1/16")
25	AT31955	2	HYDRAULIC HOSE - FABRICATE	730.3 MM (3/4" X 28.75")
26	24H1305	2	Washer	13/32" X 13/16" X 0.065"

LEFT BUCKET CYLINDER TO CONTROL VALVE HYDRAULICS [02E24]
