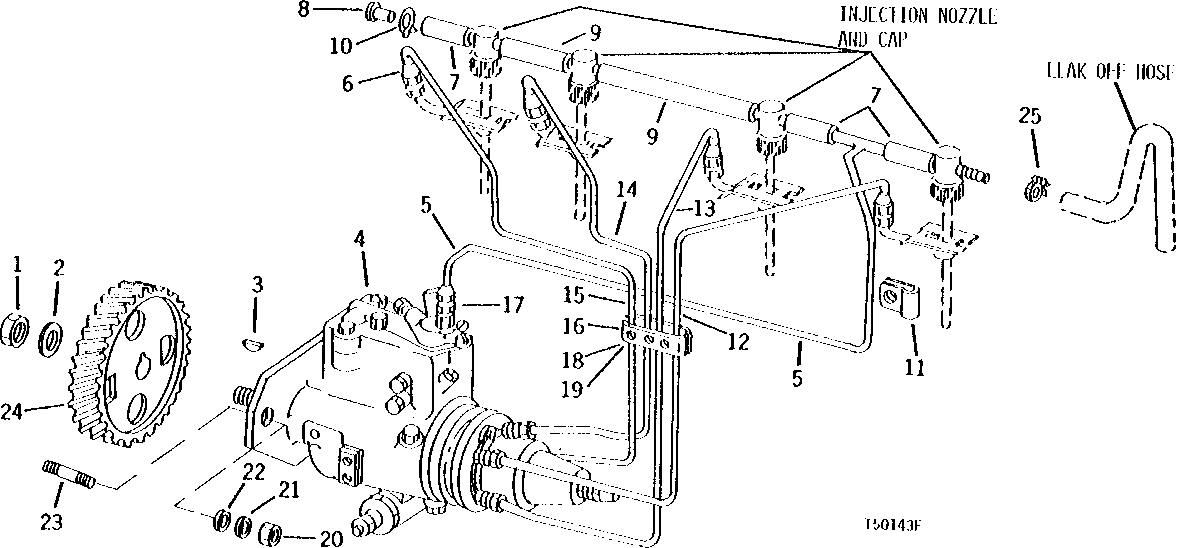

FUEL INJECTION SYSTEM (ENGINE SERIAL NO. -416974) [01E24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R56422	1	NUT	-
2	R56423	1	Washer	-
3	M114270	1	Shaft Key	(SUB FOR R56424)
4	AR65875	1	FUEL INJECTION PUMP	COMPLETE (ROOSA-MASTER NOS. DM4427MD2703 AND DM4427MD2868)
4	SE500638	1	FUEL INJECTION PUMP	REMANUFACTURED
5	AR65872	1	LINE	-
6	AR65868	1	FUEL LINE	NO. 1
7	-	3	Part 8	(MAKE FROM R68281) (SUB FOR AT32064)
8	16H475	1	RIVET	7/32" X 1/2"
9	-	2	Part 10	(MAKE FROM R68281) (SUB FOR AT32064)
10	T13254	1	Clamp	-
11	T29527	2	Clamp	-
12	AR65871	1	FUEL LINE	NO. 4
13	AR65870	1	FUEL LINE	NO. 3
14	AR65869	1	FUEL LINE	NO. 2
15	T23463	1	STRAP	THREADED, (SUB (2) R59299, R59300, R61146 AND (3) AR76704)
15	R59299	1	CLAMP	-
15	R61146	1	STRAP	-
16	T23462	1	CLAMP	(SUB (2) R59299, R59300, R61146 AND (3) AR76704, THIS APPLICATION)
16	R59299	1	CLAMP	-
17	R35352	1	Fitting	-
18	R59300	1	STRAP	-
19	AR76704	3	SCREW	WITH WASHER
20	14H785	3	Nut	5/16"
21	12H303	3	Lock Washer	5/16"
22	24H1136	3	Washer	11/32" X 11/16" X 0.065"
23	R56055	3	STUD	-
24	R56056	1	GEAR	(48 TEETH)
25	TY22462	1	Clamp	(SUB FOR AR48236)

FUEL INJECTION SYSTEM (ENGINE SERIAL NO. -416974) [01E24]
