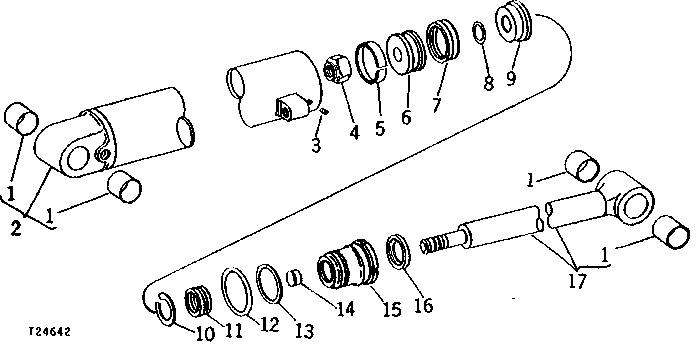

BACKHOE STABILIZER CYLINDER (9300 BACKHOE) [02H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11121	4	BUSHING	-
2	AT33650	1	HYDRAULIC CYLINDER BARREL	-
3	22H1077	1	SET SCREW	1/4" X 5/16"
4	L2235CU	1	LOCK NUT	-
5	U17337	1	WEAR RING	(A)
6	U17334	1	PISTON	-
7	T37381	1	PACKING	(A) (SUB FOR R72830)
8	R29463	1	O-Ring	(A)
9	U17347	1	PISTON	-
10	N10193	1	SNAP RING	-
11	R76801	1	PACKING	(A) (SUB FOR T35850)
12	L2301CU	1	O-Ring	(A)
12	A5598R	1	O-Ring	(A)
13	L2309CU	1	BACK-UP RING	(A)
13	R79122	1	Back-Up Ring	(A) (SUB FOR T42032, THIS APPLICATION)
14	U41578	1	WEAR RING	(A)
15	U43233	1	TUBE	(ALSO ORDER U41578) (SUB A5598R, R79122 AND R80937)
15	R80937	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR T57011)
16	L2029CU	1	SEAL	(A)
17	AT33648	1	ROD	-
..	AT33647	2	HYDRAULIC CYLINDER	-
..	AR105387	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT36834, AT52710 AND AR96530)

BACKHOE STABILIZER CYLINDER (9300 BACKHOE) [02H09]
