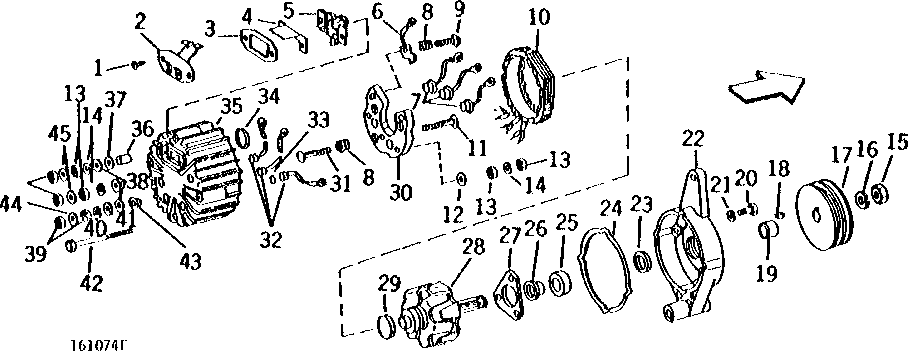

ALTERNATOR (22-AMPERE) (MOTOROLA NO. 8TA2003D AND 8TA2017DS) (SERIAL NO. -281032) [01J02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37H47	2	SCREW	NO. 8 X 1/2"
2	-	1	Part 2	( AT38685 USE IF AVAILABLE)
3	-	1	Part 3	( T25358 NO LONGER AVAILABLE) (SUB T54446 IF AVAILABLE)
4	-	1	Part 4	( T46862 USE IF AVAILABLE)
5	-	1	Part 5	( AT38684 USE IF AVAILABLE)
6	-	1	Part 6	( AT23186 USE IF AVAILABLE)
7	-	3	Part 7	RECTIFYING POSITIVE AT23184 USE IF AVAILABLE)
8	-	5	Part 8	( T25350 USE IF AVAILABLE)
9	-	2	Part 9	( T25348 USE IF AVAILABLE)
10	-	1	Part 10	( AT23183 USE IF AVAILABLE)
11	-	1	Part 11	( T25347 USE IF AVAILABLE)
12	R39804	3	WASHER	-
13	14H778	12	Nut	0.190"
14	12H246	9	LOCK WASHER	0.190"
15	14H866	1	Nut	5/8"
16	12H294	1	Lock Washer	5/8"
17	T79019	1	PULLEY	(SUB FOR T41663)
18	26H9	1	SHAFT KEY	1/8" X 5/8"
19	R47463	1	SPACER	-
20	21H1299	3	SCREW	0.164" X 3/8"
21	12H315	3	Lock Washer	0.164"
22	-	1	Part 22	FRONT ( T46860 USE IF AVAILABLE)
23	T46861	1	WASHER	-
24	-	1	Part 24	( T25344 USE IF AVAILABLE)
25	AR50228	1	BALL BEARING	FRONT
26	R47462	1	SLEEVE	-
27	-	1	Part 27	FRONT BEARING ( T25346 USE IF AVAILABLE)
28	-	1	Part 28	( AT23182 USE IF AVAILABLE)
29	AT23189	1	Ball Bearing	REAR
30	-	1	Part 30	POSITIVE DIODE ( T25352 USE IF AVAILABLE)
31	-	3	Part 31	( T25349 USE IF AVAILABLE)
32	-	3	Part 32	RECTIFYING NEGATIVE AT23185 USE IF AVAILABLE
33	-	3	Part 33	( T25355 USE IF AVAILABLE)
34	R15030	1	O-RING	REAR BEARING
35	-	1	Part 35	REAR ( T46540 USE IF AVAILABLE)
36	-	1	Part 36	( T25353 USE IF AVAILABLE)
37	-	2	Part 37	( T25354 USE IF AVAILABLE)
38	24H1283	1	Washer	7/32" X 1/2" X 0.049"
39	14H860	2	Nut	1/4"
40	12H302	1	Lock Washer	1/4"
41	24H1285	1	Washer	17/64" X 7/16" X 0.065"
42	R15045	4	SCREW	-
43	-	1	Part 43	( T25360 USE IF AVAILABLE)
44	12H297	1	Lock Washer	1/4"
45	12H295	2	Lock Washer	0.190"
..	AT45618	1	Alternator	-
