Открытый узел

3110 RIPPER FRAME AND MAST [02I13]

3110 RIPPER FRAME AND MAST [02I13]

3110 RIPPER FRAME AND MAST [02I13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

3110 RIPPER FRAME AND MAST [02I13]

Нет текстового описания

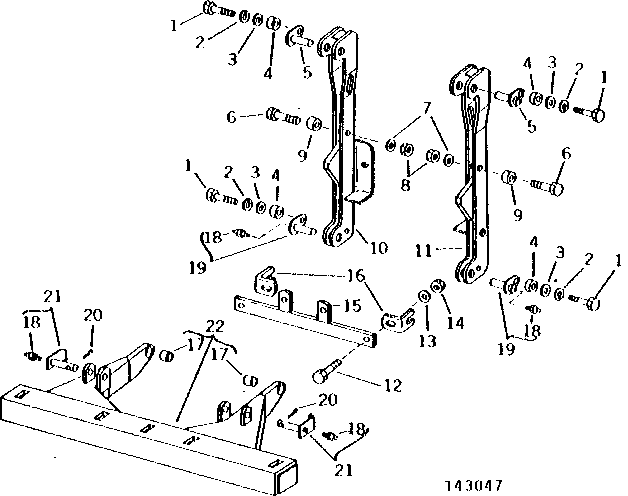

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2472	4	Cap Screw	(C) 1/2" X 1"
2	12H301	4	Lock Washer	(C) 1/2"
3	24H1162	4	Washer	(C) 17/32" X 1-1/4" X 0.060"
4	28H1596	4	WASHER	(C) 0.546" X 0.840" X 5/16"
5	AU11562	2	PIN	-
6	19H1903	2	Cap Screw	(C) 1" X 3-1/2"
7	12H234	2	LOCK WASHER	(C) 1"
8	14H1048	2	Nut	(C) 1"
9	U10807	2	BUSHING	(C)
10	-	1	Part 10	(A) (SUB FOR AT35579 AND AT54589)
11	-	1	Part 11	(A) (SUB FOR AT35578 AND AT54587)
12	19H3239	2	Cap Screw	(B) 3/8" X 1-1/4"
13	12H304	1	Lock Washer	(B) 3/8"
14	14H812	2	NUT	(B) 3/8"
15	AU40064	1	SUPPORT	(B)
16	U40129	2	ANGLE	(B)
17	U10699	2	BUSHING	-
18	JD7759	4	Lubrication Fitting	-
19	AU13084	2	PIN FASTENER	(C)
20	11H223	2	COTTER PIN	3/8" X 2"
21	AU11564	2	PIN FASTENER	-
22	AT54590	1	FRAME	(SUB FOR BU10793)
..	-	1	Part 23	RIGHT AND LEFT MAST ( AT54586 - NO LONGER AVAILABLE) (SUB FOR AT37300) (INCLUDES (2) R27434, T32891, U13414 AND U41069)
..	-	1	Part 24	(AT54593 NO LONGER AVAILABLE) PINS AND HARDWARE, (SUB FOR AT37299)
..	-	1	Part 25	(AT22765 NO LONGER AVAILABLE) HOSES, FITTINGS AND SHANK LOCK
