Открытый узел

3-Point Hitch Assembly ( I )

3-Point Hitch Assembly ( I )

3-Point Hitch Assembly ( I )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

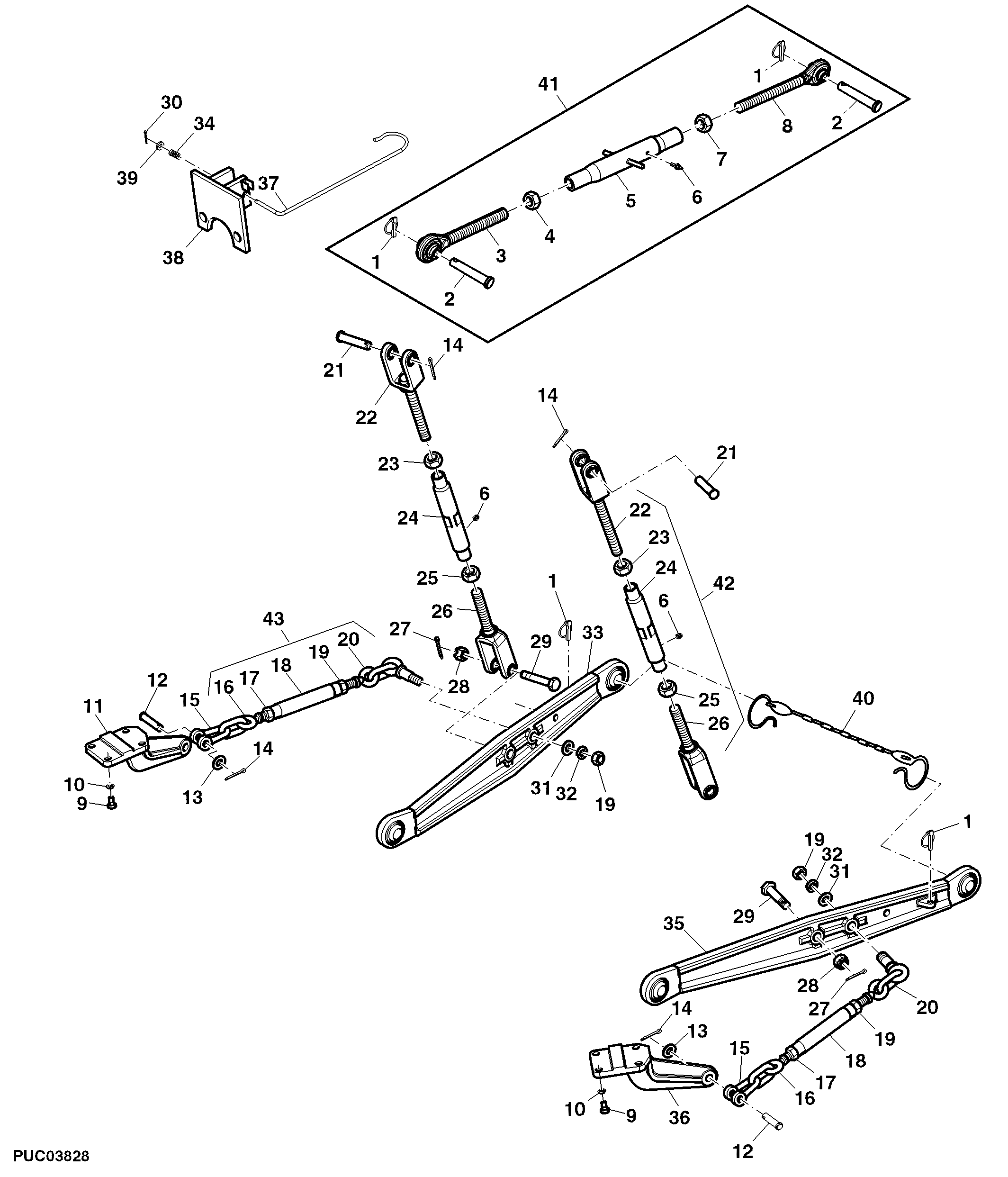

3-Point Hitch Assembly ( I )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ316695	4	Pin	-
2	SU316539	2	Pin	-
3	SJ316489	1	Link	-
4	SU318743	1	Nut	-
5	SJ316557	1	Tube	-
6	SU318563	3	Fitting	-
7	SU318744	1	Nut	-
8	SJ316487	1	Link	-
9	19M3175	8	Cap Screw	M14 X 35
10	SU318981	8	Lock Washer	-
11	SU316848	1	Support	-
12	SU310477	2	Pin	-
13	24M7053	2	Washer	17 X 30 X 3 mm
14	11M7021	4	Cotter Pin	4 X 25 mm
15	SU316838	2	Clevis	-
16	SJ316589	2	Link	-
17	SU318737	2	Nut	-
18	SU316605	2	Turnbuckle	-
19	14M7033	4	Nut	M20
20	SJ316568	2	Link	-
21	SU317196	2	Pin	-
22	SJ316545	2	Yoke Link End	-
23	SU318960	2	Nut	-
24	SU316604	2	Turnbuckle	-
25	SU318961	2	Nut	-
26	SJ316546	2	Yoke Link End	-
27	11M7024	2	Cotter Pin	4 X 36 mm
28	SU322008	2	Nut	-
29	SU316840	2	Screw	-
30	11M7007	1	Cotter Pin	2 X 10 mm
31	SU319000	2	Washer	-
32	SU318984	2	Washer	-
33	SJ317187	1	Draft Link	-
34	SU317684	1	Spring	-
35	SJ316577	1	Draft Link	-
36	SU317218	1	Support	-
37	SU316829	1	Hook	-
38	SJ316853	1	Support	-
39	SU319002	1	Washer	-
40	SJ332639	1	Tie-Down Strap	-
41	SJ316684	1	Center Link	-
42	SJ316535	1	Lift Link	-
43	SJ315376	1	Link	-
