HYDRAULIC LINES DUAL MID SCV (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	8	Screw	M10 X 25, HS=10.9
2	RE215845	1	Bracket	-
3	R236044	1	Bracket	-
4	RE195481	1	Selective Control Valve	(SEE SEPARATE ASSEMBLY)
5	51M7045	6	O-Ring	19.300 X 2.200 mm
6	38H5066	2	Elbow Fitting	-
7	T77858	7	O-Ring	-
8	R46702	1	Back-Up Ring	-
9	RE243876	1	Oil Line	(SUB FOR RE204282)
10	19M7981	2	Cap Screw	M8 X 55, HS=10.9
11	H112567	2	Plate	-
12	H135155	4	Clamp	-
13	RE208063	1	Tee Fitting	-
14	TY22467	2	Clamp	-
15	TY22563	1	Bulk Hose	( 229 MM (9.0 IN), CUT TO LENGTH, (SUB FOR R208340, OR R275851THIS APPLICATION)
16	RE243889	1	Oil Line	(SUB FOR RE215966)
17	RE204281	1	Oil Line	-
18	RE186599	4	Seal	SEAL
20	-	1	Part 22	RED, (ORDER AW28043)
21	-	1	Part 23	YELLOW, (ORDER AW28043)
22	-	1	Part 24	BLUE, (ORDER AW28043)
23	W42417	1	Plug	BLACK
24	AW28043	1	Plug	DUST CAP AND PLUG
25	R236048	1	Bracket	-
26	19M7775	4	Screw	M6 X 16, HS=10.9
27	51M7047	1	O-Ring	23.600 X 2.900 mm
28	RE209497	1	Elbow Fitting	-
19A	RE219421	4	Hyd. Quick-Connect Coupler	ORDER RE255757
19B	RE255757	4	Hyd. Quick-Connect Coupler	(INCLUDES AW33193)
19B	AW33193	4	Seal Kit	-

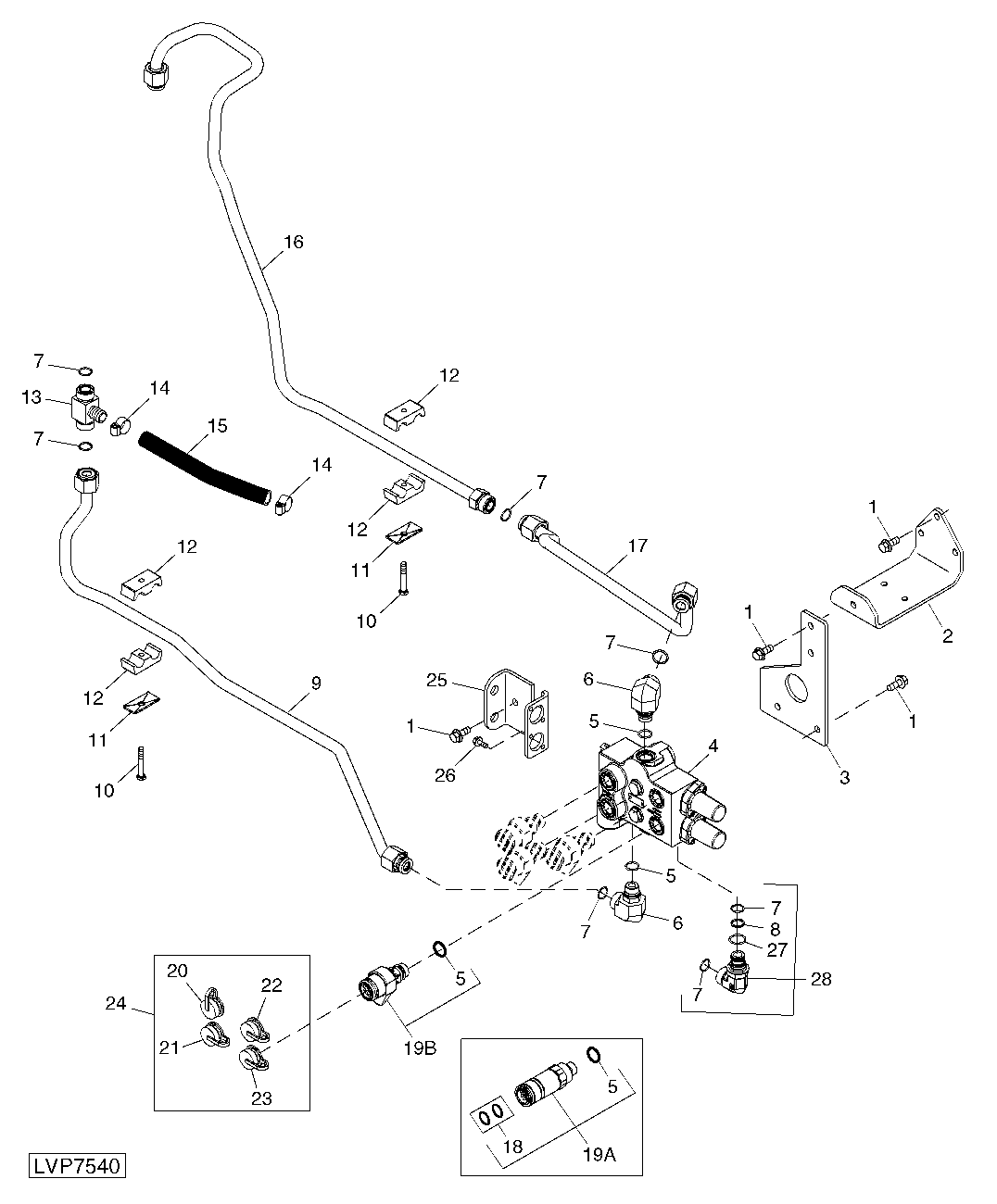

HYDRAULIC LINES DUAL MID SCV (STRADDLE MOUNT)
