Открытый узел

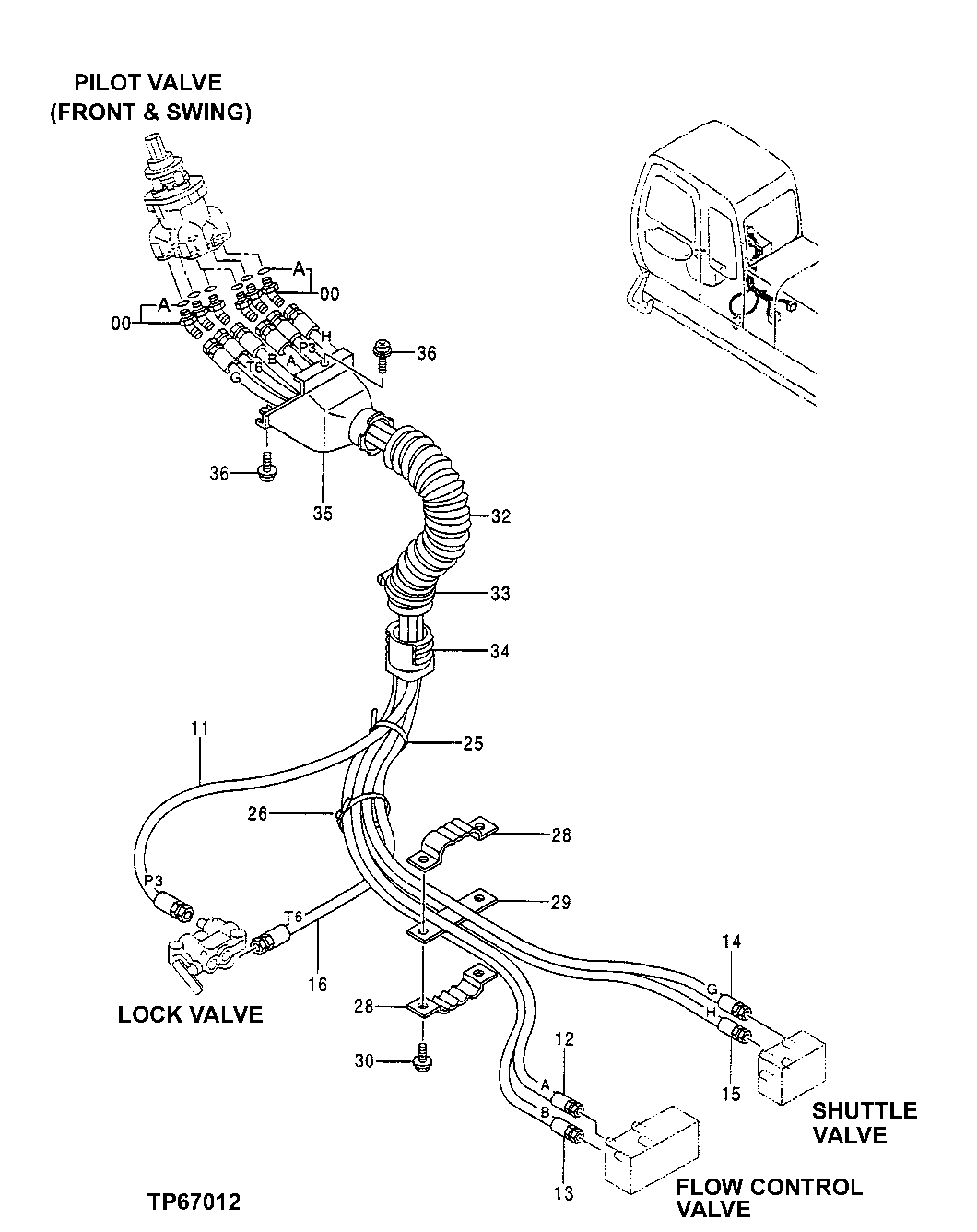

PILOT PIPINGS (JOHN DEERE PATTERN)

PILOT PIPINGS (JOHN DEERE PATTERN)

PILOT PIPINGS (JOHN DEERE PATTERN)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PILOT PIPINGS (JOHN DEERE PATTERN)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	A852223	6	Elbow Fitting	(SUB FOR AT154994 OR 4286916)
11	AT215542	1	Hydraulic Hose	-
12	4351190	1	Hydraulic Hose	(SUB FOR AT213904, THIS APPLICATION) (SUB FOR AT217110)
13	4351190	1	Hydraulic Hose	(SUB FOR AT217110)
14	4387237	1	Hydraulic Hose	(SUB FOR AT217141)
15	4387237	1	Hydraulic Hose	(SUB FOR AT217141)
16	AT217773	1	Hydraulic Hose	(SUB FOR AT215543)
25	H77698	1	Tie Band	-
26	H77698	1	Tie Band	-
28	9727638	2	Hose Clamp	(SUB FOR AT130505)
29	9727636	1	Plate	(SUB FOR AT130504)
30	19M7358	2	Cap Screw	M10 X 40
30	12M7066	2	Lock Washer	10 mm
32	4351175	1	Hose	(SUB FOR AT213957)
33	4351774	1	Clamp	(SUB FOR AT213962)
34	3079728	1	Bushing	(SUB FOR AT250589)
35	3072745	1	Cover	(SUB FOR AT213784)
36	12M7006	2	Lock Washer	6 mm
36	24M7293	2	Washer	6.500 X 13 X 1.600 mm
36	21M7267	2	Screw	M6 X 20
36	-	2	Part 19	(J460620 NLA) (SUB FOR AT200012)
0A	M800650	1	Packing	-
