Открытый узел

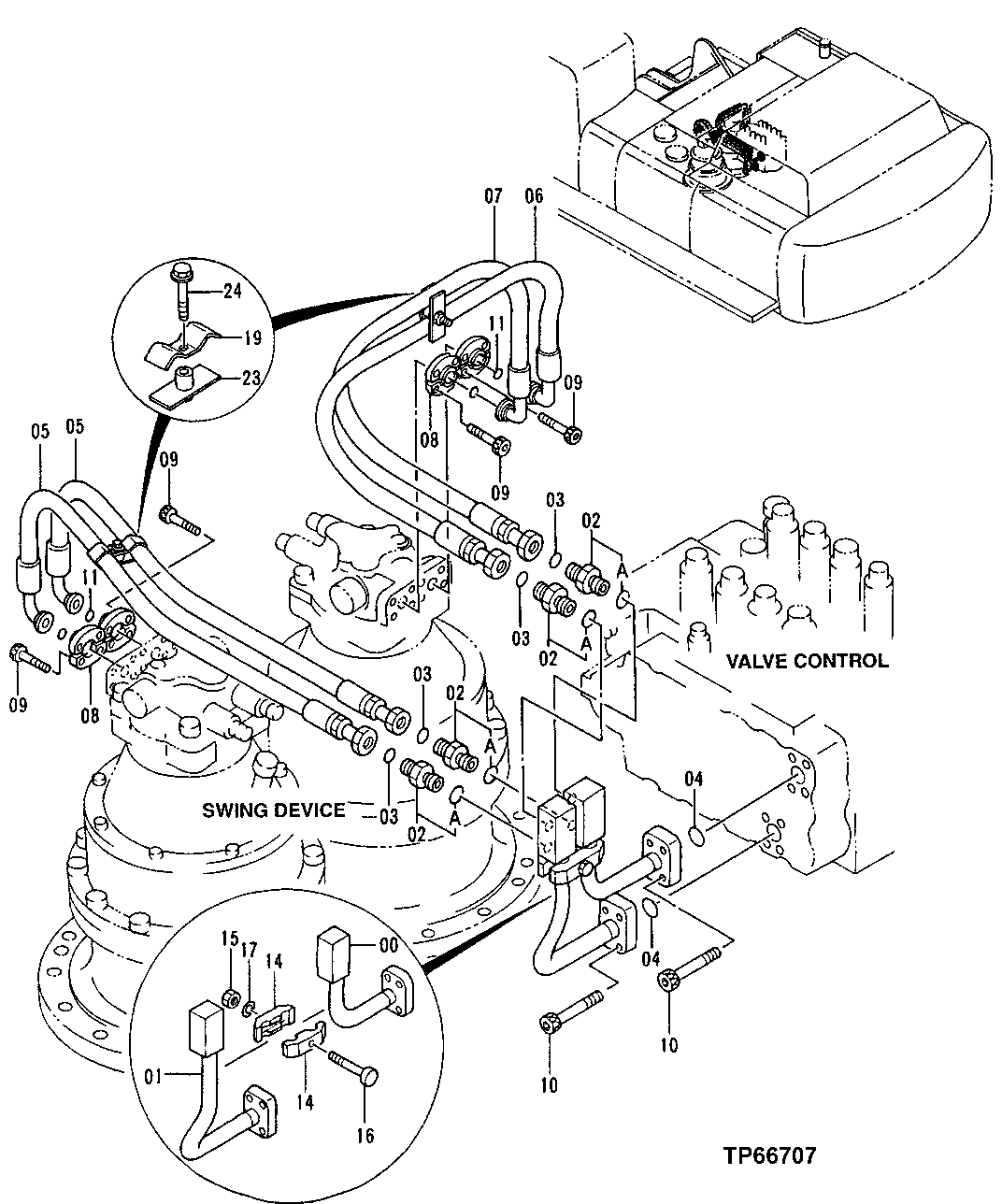

Main Lines, Control Valve To Swing Motor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8038955	1	Line	(SUB FOR AT132066)
1	8055536	1	Oil Line	(SUB FOR AT201895)
2	A853166	4	Adapter Fitting	(SUB FOR AT107392 OR 4189619)
3	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
4	T72216	2	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
5	4314398	2	Hydraulic Hose	(SUB FOR TH4314398)
6	4343422	1	Hydraulic Hose	(SUB FOR TH4343422)
7	4314399	1	Hydraulic Hose	(SUB FOR TH4314399)
8	R29424	8	Flange Fitting	-
9	19M8337	16	Screw	M10 X 30
10	19M8734	8	Screw	M14 X 45
11	T59014	4	O-Ring	24.994 X 3.531 mm (63/64" X 0.139")
14	4053599	2	Clamp	(SUB FOR TH101980)
15	14M7275	1	Nut	M12
16	19M7753	1	Cap Screw	M12 X 70
17	12H301	1	Lock Washer	1/2"
19	4202103	2	Clamp	(SUB FOR TH108302)
23	9727822	2	Clamp	(SUB FOR TH109556)
24	19M8348	2	Cap Screw	M12 X 65
24	12H301	2	Lock Washer	1/2"
2A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)

Main Lines, Control Valve To Swing Motor
