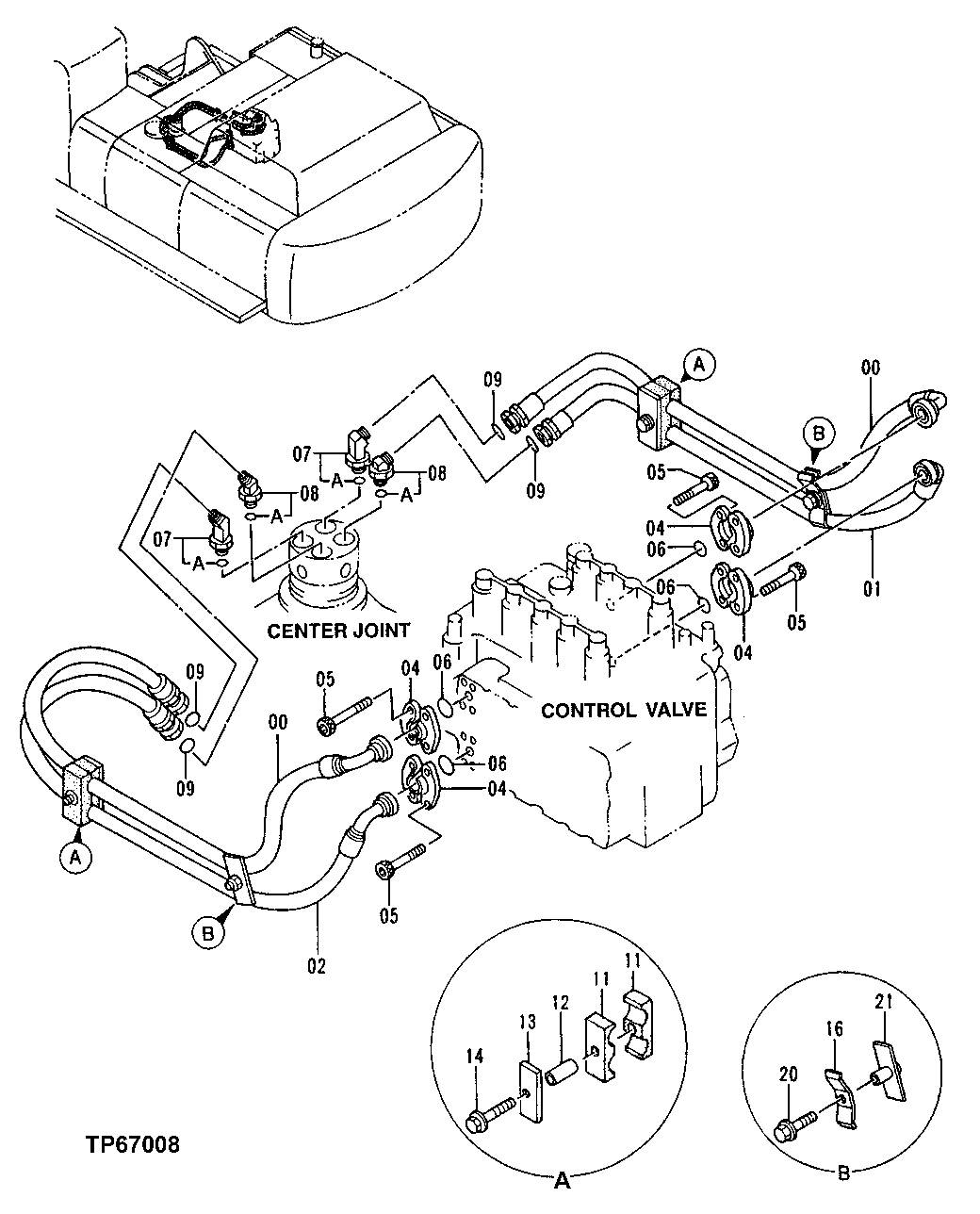

Main Lines (Control Valve To Center Joint)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4314074	2	Hydraulic Hose	SUB FOR TH4314074
1	4314075	1	Hydraulic Hose	SUB FOR TH4314075
2	4314076	1	Hydraulic Hose	SUB FOR TH4314076
4	AT131685	8	Flange Fitting	-
5	19M8734	16	Screw	M14 X 45
6	T72216	4	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
7	4274593	2	Elbow Fitting	SUB FOR AT201740
8	FYA00046237	2	Elbow Fitting	SUB FOR AT201732 OR 4270315
9	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
11	4205615	4	Hose Clamp	SUB FOR AT131792
12	4205614	2	Spacer	14.300 X 21.700 X 55 mm (9/16" X 0.854" X 2.165"), SUB FOR AT131791
13	4711050	2	Plate	SUB FOR AT131918 OR 4224002
14	19M8122	2	Cap Screw	M12 X 85
14	12M7058	2	Lock Washer	12 mm, SUB FOR 12M7067
16	4202103	2	Clamp	SUB FOR TH108302
20	19M8348	2	Cap Screw	M12 X 65
20	12H301	2	Lock Washer	1/2"
21	9744089	2	Clamp	SUB FOR AT202385
7A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
8A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")

Main Lines (Control Valve To Center Joint)

Нет текстового описания
