Открытый узел

Main Lines (Control Valve)

Main Lines (Control Valve)

Main Lines (Control Valve)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

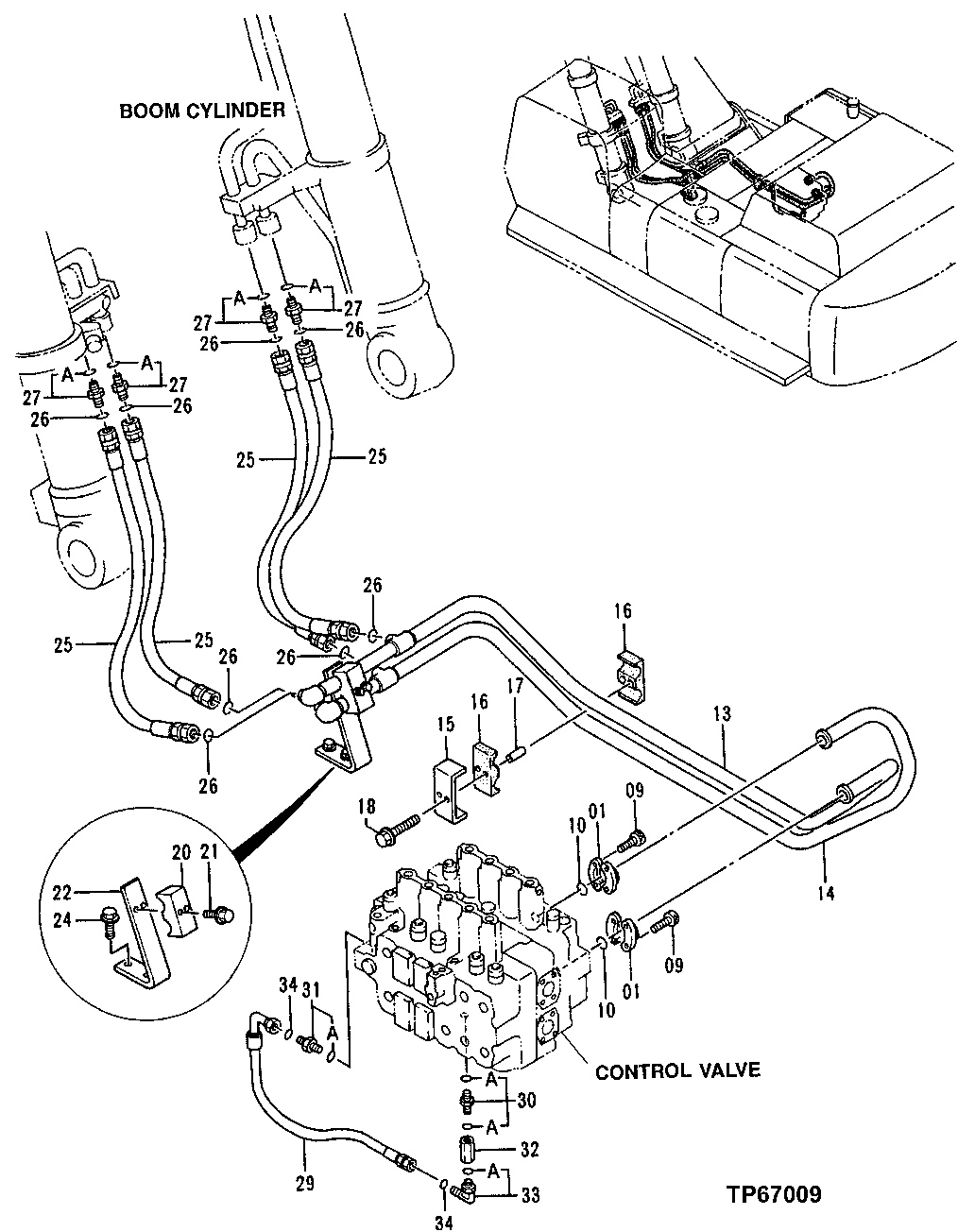

Main Lines (Control Valve)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT131685	4	Flange Fitting	-
9	19M8734	8	Screw	M14 X 45
10	T72216	2	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
13	7044130	1	Oil Line	(ALSO ORDER 7044129) (SUB FOR 7026687 ) (SUB FOR TH7026687)
14	7044129	1	Oil Line	(ALSO ORDER 7044130) (SUB FOR 7026686) (SUB FOR TH7026686)
15	4304481	1	Clamp	(SUB FOR AT201755)
16	4337125	2	Clamp	(SUB FOR TH4337125)
17	28H2611	2	Spacer	0.546" X 0.840" X 2"
18	19M8122	2	Cap Screw	M12 X 85
18	12M7058	2	Lock Washer	12 mm, (SUB FOR 12M7067)
20	4205816	1	Clamp	(SUB FOR AT131793)
21	19M8088	2	Cap Screw	M12 X 75
21	12H301	2	Lock Washer	1/2"
22	3038898	1	Bracket	(SUB FOR AT131632)
24	24H1748	2	Washer	1/2" X 1-1/4" X 0.105"
24	12H301	2	Lock Washer	1/2"
24	19M7493	2	Cap Screw	M12 X 40
25	AT168737	4	Hydraulic Hose	36.5252" X 1100 mm (43-1/4") X 36.5252"
26	T76938	8	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
27	4189535	4	Adapter Fitting	(SUB FOR AT114853)
29	4343206	1	Hydraulic Hose	(SUB FOR TH4343206)
30	4224932	1	Adapter Fitting	(SUB FOR AT202098)
31	A853166	1	Adapter Fitting	(SUB FOR AT107392 OR 4189619)
32	4308741	1	Check Valve	(SUB FOR AT201760)
33	4157562	1	Elbow Fitting	(SUB FOR TH109540)
34	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
27A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
30A	AT318035	2	O-Ring	(SUB FOR 4506424, TH100055)
31A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
33A	AT318035	1	O-Ring	(SUB FOR 4506424, TH100055)
