Открытый узел

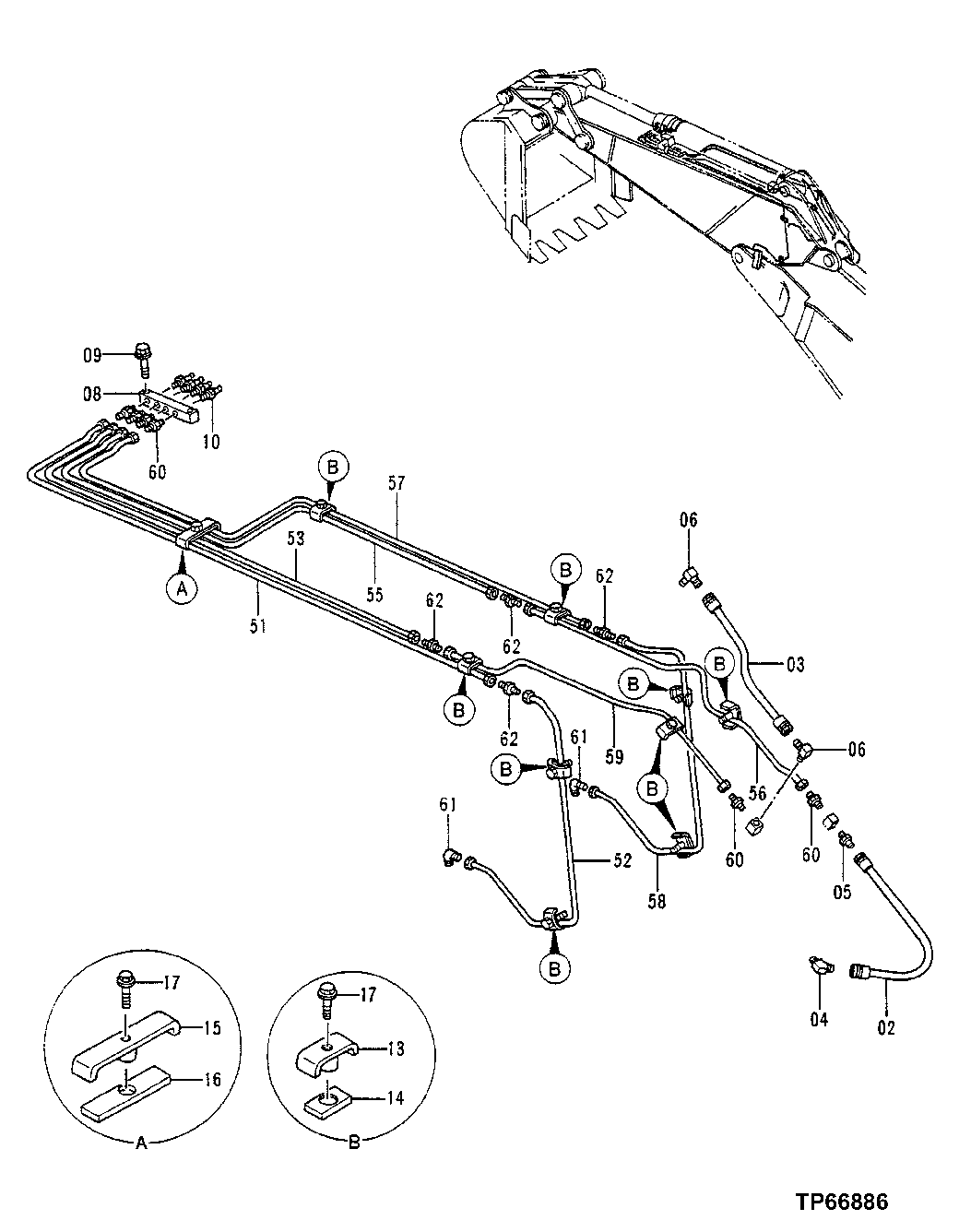

Lubricate Lines (Short Arm)

Lubricate Lines (Short Arm)

Lubricate Lines (Short Arm)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Lubricate Lines (Short Arm)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AT202092	1	Hydraulic Hose	-
3	TH102493	1	Hydraulic Hose	-
4	94-1501	1	Elbow Fitting	(SUB FOR AT121757)
5	X4F3P4S	1	Adapter Fitting	(SUB FOR TH100362 OR 94-1301)
6	94-1401	2	Elbow Fitting	(SUB FOR TH101387)
8	4274903	1	Junction Block	(SUB FOR AT202119)
9	19M7358	2	Cap Screw	M10 X 40
9	12M7066	2	Lock Washer	10 mm
10	JD7769	4	Lubrication Fitting	-
13	9736422	9	Clamp	(SUB FOR AT202175)
14	AT318012	9	Isolator	(SUB FOR 4269657) (SUB FOR AT130970)
15	9736421	1	Clamp	(SUB FOR AT202174)
16	AT318020	1	Strap	(SUB FOR 4273721, AT131668)
17	19M7662	10	Cap Screw	M10 X 30
17	12M7066	10	Lock Washer	10 mm
51	4326743	1	Oil Line	(SUB FOR TH4326743)
52	3068007	1	Oil Line	(SUB FOR TH3068007)
53	4329958	1	Oil Line	(SUB FOR TH4329958)
55	4329960	1	Oil Line	(SUB FOR TH4329960)
56	3068008	1	Oil Line	(SUB FOR TH3068008)
57	4326746	1	Oil Line	(SUB FOR TH4326746)
58	3068009	1	Oil Line	(SUB FOR TH3068009)
59	3072967	1	Oil Line	(SUB FOR TH3072967)
60	4130169	6	Fitting	(SUB FOR TH101391)
61	4130175	2	Fitting	(SUB FOR TH101392)
62	Z32962	4	Fitting	-
