Открытый узел

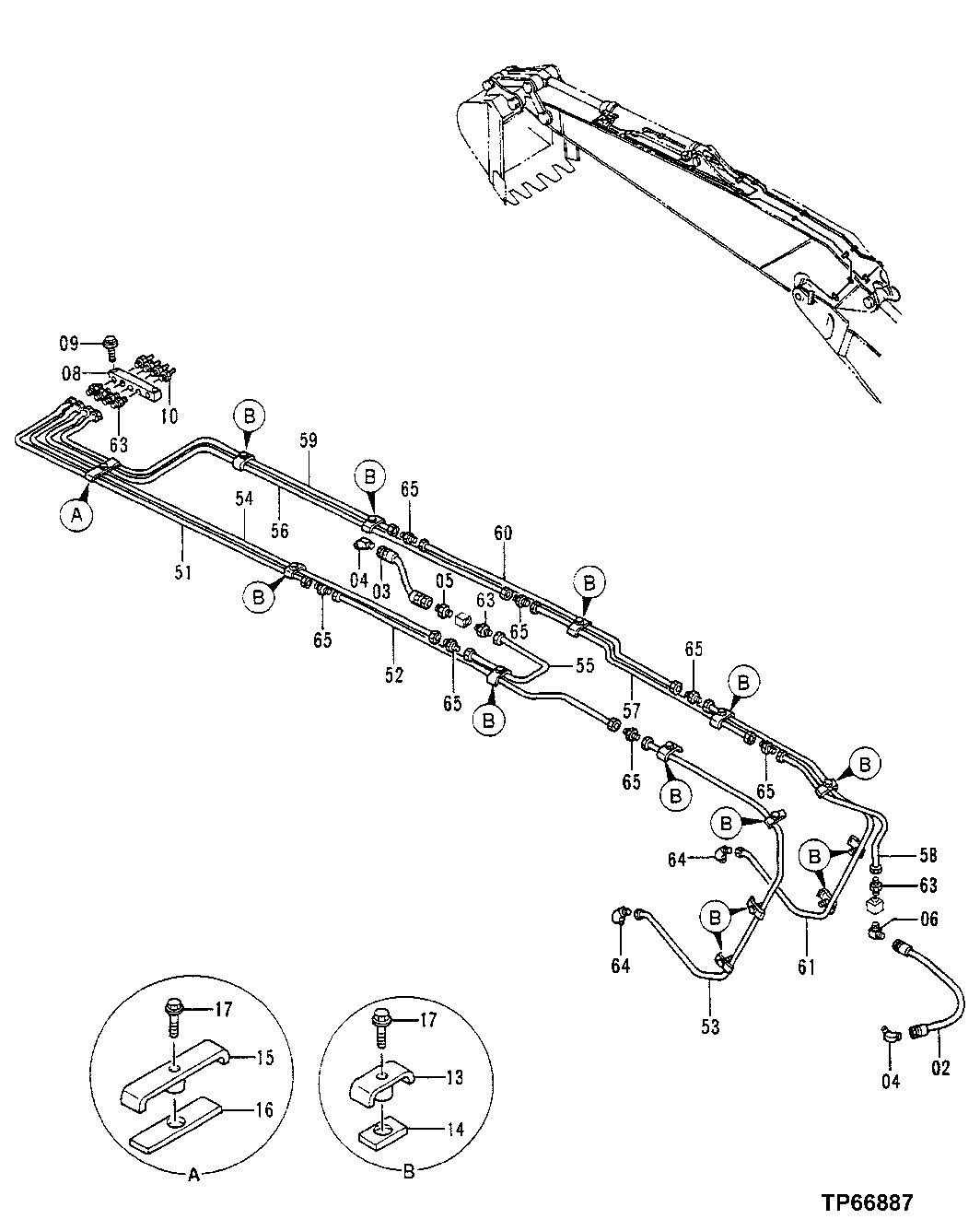

Lubricate Lines (Long Arm)

Lubricate Lines (Long Arm)

Lubricate Lines (Long Arm)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Lubricate Lines (Long Arm)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AT202092	1	Hydraulic Hose	-
3	TH102493	1	Hydraulic Hose	-
4	94-1501	2	Elbow Fitting	(SUB FOR AT121757)
5	X4F3P4S	1	Adapter Fitting	(SUB FOR TH100362 OR 94-1301)
6	94-1401	1	Elbow Fitting	(SUB FOR TH101387)
8	4274903	1	Junction Block	(SUB FOR AT202119)
9	19M7358	2	Cap Screw	M10 X 40
9	12M7066	2	Lock Washer	10 mm
10	JD7769	4	Lubrication Fitting	-
13	9736422	13	Clamp	(SUB FOR AT202175)
14	AT318012	13	Isolator	(SUB FOR 4269657) (SUB FOR AT130970)
15	9736421	1	Clamp	(SUB FOR AT202174)
16	AT318020	1	Strap	(SUB FOR 4273721, AT131668)
17	12M7066	14	Lock Washer	10 mm
17	19M7662	14	Cap Screw	M10 X 30
51	4274888	1	Line	(SUB FOR AT201741)
52	3072921	1	Oil Line	(SUB FOR TH3072921)
53	3072922	1	Oil Line	(SUB FOR TH3072922)
54	4276568	1	Line	(SUB FOR AT201743)
55	4352745	1	Oil Line	(SUB FOR TH4352745)
56	4335902	1	Line	(SUB FOR AT201807)
57	3072923	1	Oil Line	(SUB FOR TH3072923)
58	3072924	1	Oil Line	(SUB FOR TH3072924)
59	4274890	1	Line	(SUB FOR AT201742)
60	3072925	1	Oil Line	(SUB FOR TH3072925)
61	3072926	1	Oil Line	(SUB FOR TH3072926)
63	4130169	6	Fitting	(SUB FOR TH101391)
64	4130175	2	Fitting	(SUB FOR TH101392)
65	Z32962	7	Fitting	-
