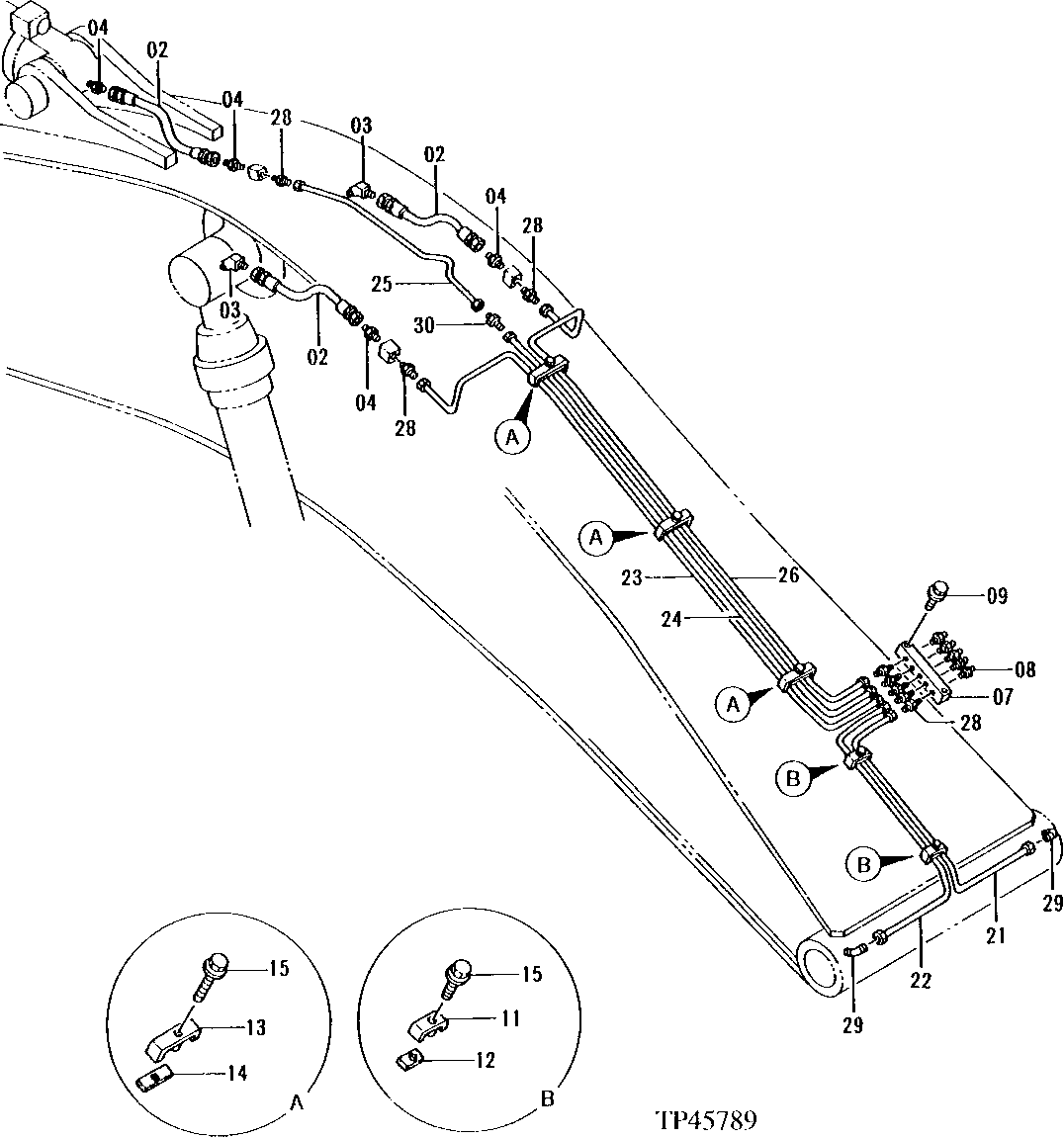

Lubricate Lines (Boom)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	TH102493	3	Hydraulic Hose	-
3	94-1501	2	Elbow Fitting	(SUB FOR AT121757)
4	X4F3P4S	4	Adapter Fitting	(SUB FOR TH100362 OR 94-1301)
7	4274903	1	Junction Block	(SUB FOR AT202119)
8	JD7769	5	Lubrication Fitting	-
9	19M7358	2	Cap Screw	M10 X 40
9	12M7066	2	Lock Washer	10 mm
11	9736422	2	Clamp	(SUB FOR AT202175)
12	AT318012	2	Isolator	(SUB FOR 4269657) (SUB FOR AT130970)
13	9736421	3	Clamp	(SUB FOR AT202174)
14	AT318020	3	Strap	(SUB FOR 4273721, AT131668)
15	19M7662	5	Cap Screw	M10 X 30
15	12M7066	5	Lock Washer	10 mm
21	3067412	1	Oil Line	(SUB FOR TH3067412)
22	3067413	1	Oil Line	(SUB FOR TH3067413)
23	3067414	1	Oil Line	(SUB FOR TH3067414)
24	3067415	1	Oil Line	(SUB FOR TH3067415)
25	3067416	1	Oil Line	(SUB FOR TH3067416)
26	3067417	1	Oil Line	(SUB FOR TH3067417)
28	4130169	8	Fitting	(SUB FOR TH101391)
29	4130175	2	Fitting	(SUB FOR TH101392)
30	Z32962	1	Fitting	-
